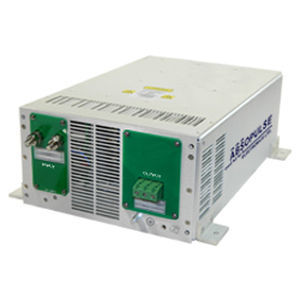

Преобразователь DC/DC увеличения натяжения LTH 1K5-12/48-3U4

монтированный на шасси3Uдля телекоммуникационного оборудования

Обзор продукта
LTH 1K5-12/48-3U4 — повышающий (boost) DC-DC преобразователь, который преобразует вход 12Vdc (диапазон работы 10,5–16V) в стабильный, регулируемый выход 48Vdc при 30A. Устройство спроектировано для нагрузок 1500W; две или более единицы могут быть подключены параллельно для увеличения выходной мощности. Подходит для широкого круга промышленных применений 12Vdc→48Vdc, включая автомобильные системы (повышение батареи 12V до 48V вспомогательных систем), солнечные установки и телекоммуникационные системы.

Конструкция и резервирование
Преобразователь построен на четырех внутренних модулях LTH 65F, подключенных параллельно через диоды резервирования. Такая модульная конструкция обеспечивает встроенную резервируемость: отказ одного внутреннего модуля приводит лишь к примерно 25% снижению выходной мощности, при этом блок остаётся работоспособным. В конструкции использовано минимальное число компонентов, проверенные по надёжности элементы и значительные проектные запасы для обеспечения длительного срока службы.

Защита, ЭМС и безопасность
Комплексная электронная защита включает 1500Vdc изоляцию вход/выход, ограничение входного броска тока, защиту от обратной полярности, ограничение выходного тока и защиту от короткого замыкания. Фильтрация входа и выхода снижает пульсации и шум на выходе. Вход соответствует требованиям EN55032 Class A с большими запасами; Class B доступен как опция. Преобразователь спроектирован с целью соответствия EN62368-1 и эквивалентным стандартам безопасности. Конформное покрытие обеспечивает защиту от влаги и атмосферных загрязнений.

Охлаждение, условия эксплуатации и механика
Охлаждение осуществляется качественными встроенными вентиляторами, что обеспечивает работу в диапазоне температур от -20°C до +50°C при полной спецификации без понижения мощности. Более широкие температурные диапазоны доступны по запросу. Шасси выполнено в прочном исполнении (132 x 244 x 381 mm) для выдерживания высоких уровней ударов и вибрации по IEC 61373 Cat 1 A & B.

Ключевые характеристики

• Вход: 12Vdc (диапазон работы 10,5–16V) или по заказу
• Выход: 48Vdc ±0,5V/30A или по заказу
• 15000W непрерывная выходная мощность
• Две или более единицы могут быть подключены параллельно для увеличения выходной мощности
• Регулируемый выход
• Модульная конструкция обеспечивает встроенную резервируемость
• Охлаждение: качественные встроенные вентиляторы
• Диапазон рабочих температур: -20°C до +50°C для полной спецификации (без понижения)
• EMI: EN55032 Class A (Class B опционально)
• Разработано для соответствия EN62368-1 и эквивалентным стандартам безопасности
• Конформное покрытие для защиты от влаги и воздушных загрязнений
• 80% КПД при полной нагрузке
• Полная электронная защита
• Крепление в шасси 3U4: 132 x 244 x 381 mm (3U) без учета клемм и монтажных кронштейнов

Характеристики / технические спецификации

• Модель: LTH 1K5-12/48-3U4
• Входное напряжение: 12Vdc номинал (диапазон работы 10,5–16Vdc)
• Выходное напряжение: 48Vdc регулируемое (±0,5V указано)
• Выходной ток: 30A номинал
• Проектная выходная мощность: 1500W (текст документа); в списке ключевых характеристик указано 15000W непрерывно (как указано на странице)
• Параллельная работа: допускается две или более единицы для увеличения мощности
• Внутренняя конструкция: четыре модуля LTH 65F параллельно через диоды резервирования
• Поведение при резервировании: отказ одного модуля приводит к ~25% снижению выхода при продолжении работы
• Изоляция: 1500Vdc вход/выход
• Защиты: ограничение входного броска тока, защита от обратной полярности, ограничение выходного тока, защита от короткого замыкания
• EMI: вход соответствует EN55032 Class A (Class B опционально)
• Стандарты безопасности: разработано для соответствия EN62368-1 и эквивалентам
• КПД: ~80% при полной нагрузке
• Охлаждение: встроенные вентиляторы (принудительная вентиляция)
• Рабочая температура: -20°C до +50°C для полной спецификации (без понижения)
• Механика: шасси 3U4 132 x 244 x 381 mm (габариты без учета клемм и монтажных кронштейнов)
• Защита окружающей среды: конформное покрытие против влаги и воздушных загрязнений
• Удар и вибрация: прочное шасси согласно IEC 61373 Cat 1 A & B
