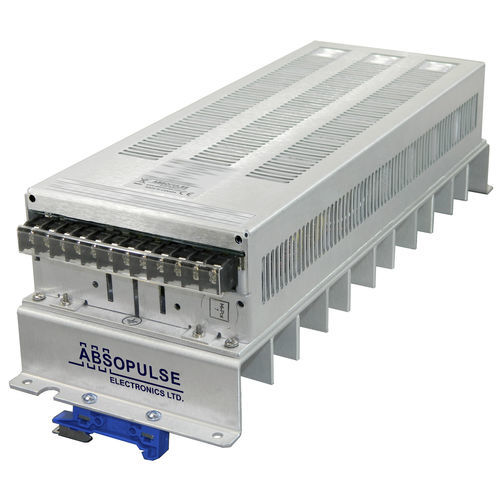

Серия железнодорожных DC-DC-преобразователей с конвекционным охлаждением ABSOPULSE Electronics BAP 319R-HSA-F4 обеспечивает выходную мощность до 500 Вт. Эти устройства соответствуют требованиям стандарта EN50155 для электронного оборудования, используемого на железнодорожном подвижном составе. Преобразователи также подходят для широкого спектра тяжелых промышленных применений.
Преобразователи BAP 319R-HSA-F4 имеют конвекционное охлаждение с помощью радиатора с ребрами, закрепленного под поверхностью блока. Это обеспечивает работу в диапазоне температур от -25°C до +55oC в полном соответствии со спецификацией без снижения номинальных характеристик. Радиатор может быть установлен на шасси или DIN-рейку. Вариант установки на шасси идеально подходит для тех случаев, когда поверхность радиатора недоступна и требуется конвекционное охлаждение.
Основные технические характеристики
- Вход: 36 В пост. тока, 48 В пост. тока, 72 В пост. тока, 96 В пост. тока или 110 В пост. тока с широким диапазоном входных сигналов EN50155;
вход 24 В пост. тока с понижением мощности до 300 Вт;
- Выход: любой выход постоянного тока до 130 В пост. тока;
- 500 Вт непрерывной выходной мощности;
- Охлаждение естественной конвекцией через блок радиатора с ребрами;
- Доступны варианты монтажа в шасси и на DIN-рейку;
- Диапазон рабочих температур от -25°C до +55°C - без понижения;
- Соответствует требованиям стандарта EN50155 для железнодорожного подвижного состава;
- EMI: EN50121-3-2;
- Регулирование линии/нагрузки: ±1% в сочетании от холостого хода до полной нагрузки;
- КПД 80-90% в зависимости от конфигурации входа/выхода;
- Полная электронная защита;
- Радиатор в сборе, прикрепленный к шасси F4 (HSA-F4): 132 x 106 x 386 мм,
(5,2" x 4,18" x 15,2") Ш x В x Д
---
