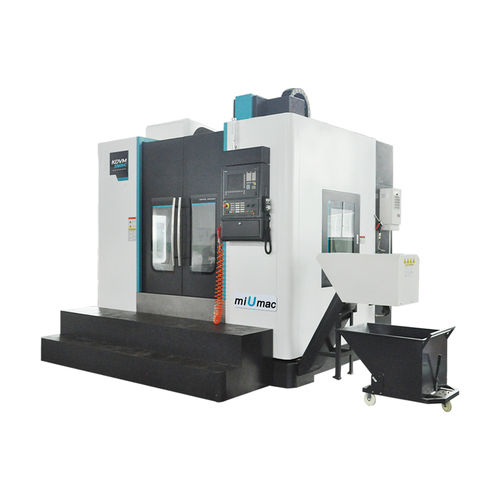

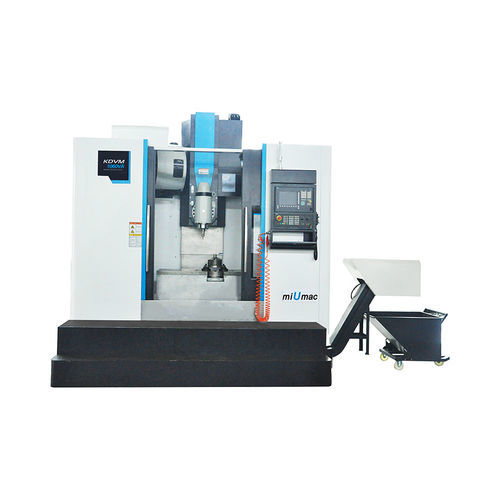

Обрабатывающий центр ЧПУ 5 осей KDVM1060VC

вертикальныйHSK A-63BBT40

5-осевая связанная система, такая как FANUC, SIMENS, используется для поддержки характеристик высокой скорости, высокой точности, быстрой и стабильной подачи; прецизионные линейные направляющие используются для X/Y/Z, чтобы обеспечить высокую жесткость и точность станков. Артикул - Единица измерения - KDVM1060VC Диапазон обработки - - Ход оси X/Y/Z - мм - 1100/600/600 Угол поворота оси A - град Угол поворота оси B - Град - ±110 Угол поворота оси C - град. - 360 Расстояние от центральной линии шпинделя до поверхности колонны - мм - 640 Расстояние от центральной линии шпинделя до рабочего стола - мм - 395～995 Расстояние от носа шпинделя до рабочего стола - мм - 150-750 Расстояние от осевой линии оси A до поверхности рабочего стола - мм - - - Рабочий стол - - - Диаметр поворотного стола - мм - Φ500（C axis） Т-образный паз (ширина x количество x расстояние) - мм - 18×5×125 Макс. нагрузка на поворотный стол - кг - 500 Размер прямоугольного стола - мм - 1250×620 Макс. нагрузка на прямоугольный стол - кг - 800 Система подачи - - - Быстрая подача по осям X/Y/Z - м/мин - 30/30/30 Крутящий момент по оси X/Y/Z - Нм - 27/27/27 Ось A Макс. скорость - об/мин - - - Ось B Макс. скорость - об/мин - 16 Ось C Макс. скорость - об/мин - 33 Допустимое усилие резания по оси A - кгс-м - - - Допустимое усилие резания по оси B - кгс-м - 100 Допустимое усилие резания по оси C - кгс-м - 120 Шпиндельная система - - - Режим привода шпинделя - - Встроенный тип Макс. скорость вращения шпинделя - об/мин - 15000 Номинальная мощность шпинделя - кВт - 21 Номинальный крутящий момент шпинделя - Нм - 76 Технические характеристики хвостовика инструмента - - HSK-A63/BBT40 Система смены инструмента (дисковый тип) - - - Емкость магазина для инструмента - шт - 24 Время смены инструмента (T-T) - сек - 2 Точность - - - Точность повторного позиционирования по осям X/Y/Z - мм - ≤0,006 Точность позиционирования по осям X/Y/Z - мм - ≤0,01 Точность повторного позиционирования по осям A/C, B - мм - ≤6 Точность позиционирования по осям A/C, B - мм - ≤12 A/C, B Мин. единица индексации - град - 0,001 Прочие - - - Система ЧПУ - - Siemens one Вес станка - кг - 7500
