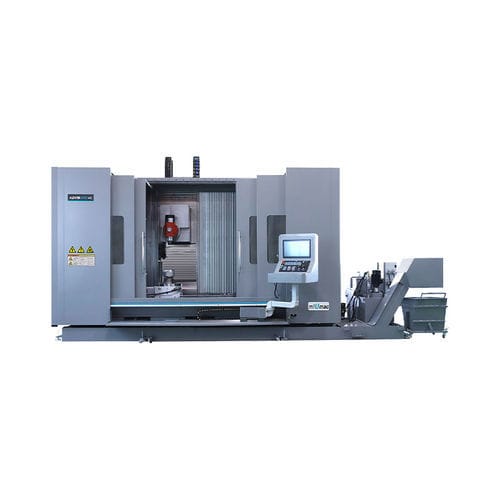

Обрабатывающий центр ЧПУ 5 осей KDVM2085VAвертикальныйHSK A-6324 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- HSK A-63
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования
- Сертификаты
- ISO 9001
- Применение
- для автомобильной промышленности, для форм, для тяжелых работ, для авиационной промышленности, для изготовления штампов и пресс-форм, для производства небольших деталей, для аэронавтики
- Другие характеристики
- с высокой скоростью, высокой точности, высокая жесткость, высокоскоростной
- Ход Х
2 000 mm
(78,74 in)- Ход Y
850 mm
(33,46 in)- Ход Z
8 500 mm
(334,65 in)- Скорость вращения
15 000 rpm
(94 248 rad.min-1)- Мощность
15 kW
(20,39 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
600 kg, 3 500 kg
(1 323 lb, 7 716 lb)- Точность позиционирования
0,008 mm, 0,01 mm
(0,00031 in, 0,00039 in)- Время смены инструмента
2 s
- Общий вес
18 000 kg
(39 683,21 lb)
Описание
5-осевая связанная система, такая как FANUC, SIMENS, используется для поддержки характеристик высокой скорости, высокой точности, быстрой и стабильной подачи; прецизионные линейные направляющие, используемые для X/Y/Z, обеспечивают высокую жесткость и высокую точность станков.
Артикул - Единица измерения - KDVM2085VA
Диапазон обработки - -
Ход оси X/Y/Z - мм - 2000/850/8500
Угол поворота оси A - градусов - 360
Угол поворота оси B - Град - ±110
Угол поворота оси C - Град
Расстояние от центральной линии оси A до внутренней защитной поверхности - мм - 700
Расстояние от осевой линии оси B до неподвижного стола - мм - 340～1190
Расстояние от носа шпинделя до рабочего стола - мм - 100-950
Расстояние от осевой линии оси А до поверхности рабочего стола - мм - 310
Рабочий стол - - -
Диаметр поворотного стола - мм - Φ500（Ось A ）
Т-образный паз (ширина x количество x расстояние) - мм - 18×5×150
Макс. нагрузка на поворотный стол - кг - 600（с задней бабкой）
Размер прямоугольного стола - мм - 2500×870
Макс. нагрузка на прямоугольный стол - кг - 3500
Система подачи - - -
Быстрая подача по оси X/Y/Z - м/мин - 30
Крутящий момент по оси X/Y/Z - Нм - 84/84/36
Ось A Макс. скорость - об/мин - 16
Ось B Макс. скорость - об/мин - 33
Ось C Макс. скорость - об/мин - - -
Допустимое усилие резания по оси A - кгс-м - 370
Допустимое усилие резания по оси B - кгс-м - 170
Допустимое усилие резания по оси C - кгс-м - - -
Шпиндельная система - - -
Режим привода шпинделя - - Встроенный тип
Макс. скорость вращения шпинделя - об/мин - 15000
Номинальная мощность шпинделя - кВт - 15
Номинальный крутящий момент шпинделя - Нм - 72
Технические характеристики хвостовика инструмента - - HSK-A63
Система смены инструмента (дисковый тип) - - -
Емкость магазина для инструмента - шт - 24
Время смены инструмента (T-T) - сек - 2
Точность - - -
Точность повторного позиционирования по осям X/Y/Z - мм - ≤0,008/0,006/0,006
Точность позиционирования по оси X/Y/Z - мм - ≤0,01/0,008/0,008
Точность повторного позиционирования по осям A/B/C - мм - ≤6
Точность позиционирования оси A/B/C - мм - ≤12
A/B/C Мин. единица индексации - градус - 0,001
---
