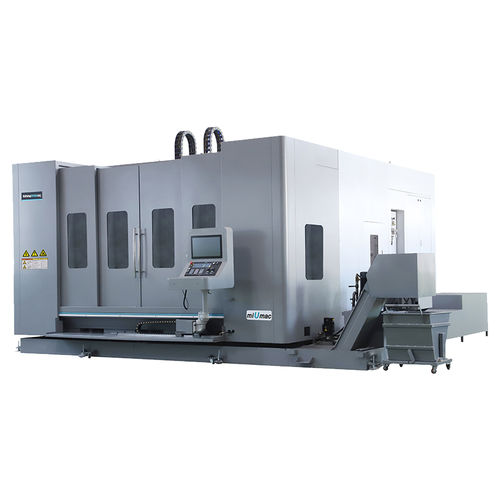

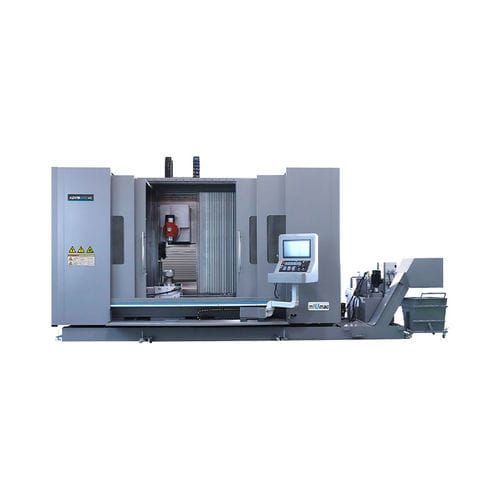

Обрабатывающий центр ЧПУ 5 осей KDVM2085VC

вертикальныйHSK A-6324 инструмента

5-осевая связанная система, такая как FANUC, SIMENS, используется для поддержки характеристик высокой скорости, высокой точности, быстрой и стабильной подачи; прецизионные линейные направляющие, используемые для X/Y/Z, обеспечивают высокую жесткость и высокую точность станков. Артикул - Единица измерения - KDVM2085VC Диапазон обработки - - Ход оси X/Y/Z - мм - 2000/850/8500 Угол поворота оси A - град Угол поворота оси B - Град - ±110 Угол поворота оси C - Град - 360 Расстояние от центральной линии оси A до внутренней защитной поверхности - мм - 700 Расстояние от осевой линии оси B до неподвижного стола - мм - 340～1190 Расстояние от носа шпинделя до рабочего стола - мм - 100-950 Расстояние от осевой линии оси А до поверхности рабочего стола - мм - - - Рабочий стол - - - Диаметр поворотного стола - мм - Φ500（C axis） Т-образный паз (ширина x количество x расстояние) - мм - 18×5×150 Макс. нагрузка на поворотный стол - кг - 600 Размер прямоугольного стола - мм - 2500×870 Макс. нагрузка на прямоугольный стол - кг - 3500 Система подачи - - - Быстрая подача по оси X/Y/Z - м/мин - 30 Крутящий момент по оси X/Y/Z - Нм - 84/84/36 Ось A Макс. скорость - об/мин - - - Ось B Макс. скорость - об/мин - 33 Ось C Макс. скорость - об/мин - 16 Допустимое усилие резания по оси A - кгс-м - - - Допустимое усилие резания по оси B - кгс-м - 170 Допустимое усилие резания по оси C - кгс-м - 4000 Шпиндельная система - - - Режим привода шпинделя - - Встроенный тип Макс. скорость вращения шпинделя - об/мин - 15000 Номинальная мощность шпинделя - кВт - 15 Номинальный крутящий момент шпинделя - Нм - 72 Технические характеристики хвостовика инструмента - - HSK-A63 Система смены инструмента (дисковый тип) - - - Емкость магазина для инструмента - шт - 24 Время смены инструмента (T-T) - сек - 2 Точность - - - Точность повторного позиционирования по осям X/Y/Z - мм - ≤0,008/0,006/0,006 Точность позиционирования по оси X/Y/Z - мм - ≤0,01/0,008/0,008 Точность повторного позиционирования по осям A/B/C - мм - ≤6 Точность позиционирования оси A/B/C - мм - ≤12 A/B/C Мин. единица индексации - градус - 0,001 Прочие - - - Вес станка - кг - ≈18000
