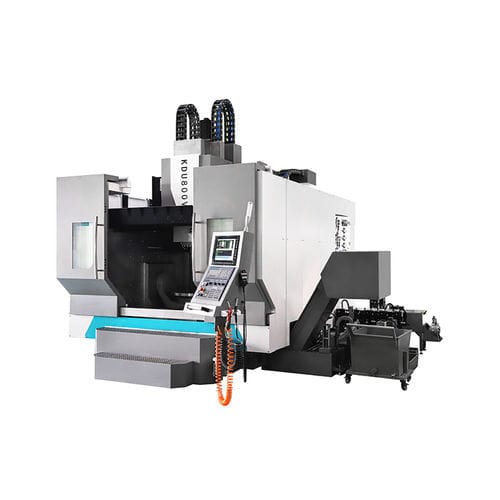

Обрабатывающий центр ЧПУ 5 осей KDU800VT

вертикальныйHSK A-6332 инструмента

5-осевая связанная система, такая как FANUC, SIMENS, используется для поддержки характеристик высокой скорости, высокой точности, быстрой и стабильной подачи; прецизионные линейные направляющие, используемые для X/Y/Z, обеспечивают высокую жесткость и высокую точность станков. Диапазон обработки - - угол поворота вала A - градус - -120～+120 угол поворота вала C - градусов - 360 Расстояние от наконечника шпинделя до рабочего стола - мм - 150-750 Макс. диаметр обработки и высота заготовки - мм - Φ800×500 Рабочий стол - - HIWIN из Тайваня Размер стола - мм - Φ800 Максимальный диаметр колебаний на рабочем столе - мм - Φ1000 Т-образный паз (количество х ширина х расстояние) - мм - 7×18×100 Для подачи - - - Количество передаточных валов по оси Y - - 2 Быстрая подача по оси X/Y/Z - - диаметр 50, шаг 12 Крутящий момент по оси X/Y/Z - мм - 55/65/45 Макс. Скорость оси A - об/мин - 60 Макс. Скорость вращения оси C - об/мин - 90 Крутящий момент двигателя оси X/Y/Z - Нм - 48/96/48 Номинальный крутящий момент оси A/макс. крутящий момент - Нм - 4400/7800 Номинальный крутящий момент по оси C/макс - Нм - 2200/3900 Режим привода вала A/C - - Крутящий момент двигателя Количество двигателей привода вала A - - 2 Шпиндель - - Моторизованный шпиндель（Немецкий KESSLER） Макс. крутящий момент шпинделя - Нм - 150 Магазин инструментов - - Тайваньская музыка Тип магазина инструментов - - тип тока Макс. диаметр инструмента (прилегающее пространство) - мм - 75/125 Макс. длина инструмента - мм - 300 Точность - - Точность повторного позиционирования X/Y/Z - мм - ≤0,006 Точность повторного позиционирования кондиционера - мм - ≤6 Точность позиционирования кондиционера - мм - ≤12 Другие - - - Система защиты - - полностью закрытая защита со световым люком Площадь рабочего места станка (C×L) - мм - 7300×7300 Система управления - - новейшая система
