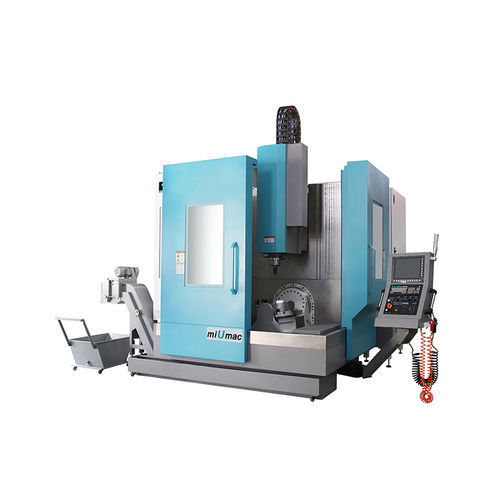

Обрабатывающий центр ЧПУ 5 осей KDU650V

вертикальныйBT 4024 инструмента

Высокоточная двухосная пластина индексации управляется системой ЧПУ для реализации 5-осевого одновременного движения. Прецизионные линейные направляющие, используемые для X/Y/Z, обеспечивают высокую жесткость и точность станка. Артикул - Единица измерения - KDU650V Диапазон обработки - - - Ход оси X/Y/Z - мм - 820/520/500 Угол поворота оси B - градусов - ±120 Угол поворота оси C - - 360 Расстояние от носка шпинделя до рабочего стола - мм - 150-650 Макс. диаметр и высота обрабатываемой детали - мм - Φ520×480 Рабочий стол - - - Размер стола - мм - Φ650 Нагрузка на стол - кг - 300 Т-образный паз (количество x ширина x расстояние) - мм - 5×14×100 Система подачи - - Быстрая подача по осям X/Y/Z - м/мин - 36/36/36 Макс. скорость оси B/C - об/мин - 60/100 Крутящий момент двигателя оси X/Y/Z - Нм - 27/27/27 Номинальный/макс. крутящий момент оси B - Нм - 2000/3600 Номинальный/максимальный крутящий момент оси C - Нм - 600/1100 Система шпинделя - - - Режим привода шпинделя - - прямой тип Макс. скорость вращения шпинделя - об/мин - 12000 Номинальная мощность шпинделя - кВт - 11 Макс. крутящий момент шпинделя - Нм - 120 Технические характеристики хвостовика инструмента - - BT40 Система смены инструмента - - - Емкость магазина для инструмента - шт - 24 Время смены инструмента (T-T) - сек - 2 Точность - - - Точность повторного позиционирования X/Y/Z - мм - ≤0,006/0,004/0,004 Точность позиционирования по оси X/Y/Z - мм - ≤0,008/0,006/0,006 Точность повторного позиционирования оси В/С - сек. - ≤6 Точность позиционирования оси В/С - сек - ≤12 Прочие - - - Система ЧПУ - - Siemens one Вес станка - кг - 11000
