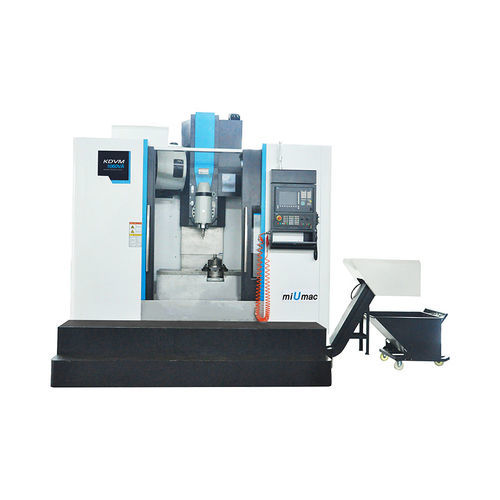

Обрабатывающий центр ЧПУ 5 осей KDVM1060VAвертикальныйHSK A-63BBT40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- HSK A-63, BBT40
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования
- Сертификаты
- ISO 9001
- Применение
- для автомобильной промышленности, для форм, для авиационной промышленности, для производства небольших деталей
- Другие характеристики
- с высокой скоростью, высокоэффективный, с высокой производительностью, высокой точности, высокая жесткость
- Ход Х
1 000 mm
(39,37 in)- Ход Y
600 mm
(23,62 in)- Ход Z
600 mm
(23,62 in)- Скорость вращения
15 000 rpm
(94 248 rad.min-1)- Мощность
21 kW
(28,55 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
800 kg
(1 764 lb)- Точность позиционирования
0,01 mm
(0,00039 in)- Повторяемость
0,006 mm
(0,00024 in)- Время смены инструмента
2 s
- Общий вес
6 500 kg
(14 330,05 lb)
Описание
5-осевая связанная система, такая как FANUC, SIMENS, используется для поддержки характеристик высокой скорости, высокой точности, быстрой и стабильной подачи; прецизионные линейные направляющие используются для X/Y/Z, чтобы обеспечить высокую жесткость и точность станков.
Артикул - Единица измерения - KDVM1060VA
Диапазон обработки - -
Ход оси X/Y/Z - мм - 1000/600/600
Угол поворота оси A - градусов - 360
Угол поворота оси B - Град - ±110
Угол поворота оси C - град
Расстояние от центральной линии шпинделя до поверхности колонны - мм - 640
Расстояние от центральной линии шпинделя до рабочего стола - мм - 395～995
Расстояние от носа шпинделя до рабочего стола - мм - 150-750
Расстояние от оси A до поверхности рабочего стола - мм - 160
Рабочий стол - - -
Диаметр поворотного стола - мм - Φ250（ось A）
Т-образный паз (ширина x количество x расстояние) - мм - 18×5×100
Макс. нагрузка на поворотный стол - кг - 250（с задней бабкой）
Размер прямоугольного стола - мм - 1700×600
Макс. нагрузка на прямоугольный стол - кг - 800
Система подачи - - -
Быстрая подача по осям X/Y/Z - м/мин - 30/30/30
Крутящий момент по оси X/Y/Z - Нм - 27/27/27
Ось A Макс. скорость - об/мин - 50
Ось B Макс. скорость - об/мин - 16
Ось C Макс. скорость - об/мин - -
Допустимое усилие резания по оси A - кгс-м - 112
Допустимое усилие резания по оси B - кгс-м - 100
Допустимое усилие резания по оси C - кгс-м - - -
Шпиндельная система - - -
Режим привода шпинделя - - Встроенный тип
Макс. скорость вращения шпинделя - об/мин - 15000
Номинальная мощность шпинделя - кВт - 21
Номинальный крутящий момент шпинделя - Нм - 76
Технические характеристики хвостовика инструмента - - HSK-A63/BBT40
Система смены инструмента (дисковый тип) - - -
Емкость магазина для инструмента - шт - 24
Время смены инструмента (T-T) - сек - 2
Точность - - -
Точность повторного позиционирования по осям X/Y/Z - мм - ≤0,006
Точность позиционирования по осям X/Y/Z - мм - ≤0,01
Точность повторного позиционирования по осям A/C, B - мм - ≤6
Точность позиционирования по осям A/C, B - мм - ≤12
A/C, B Мин. единица индексации - град - 0,001
Прочие - - -
Вес станка - кг - 6500
---
