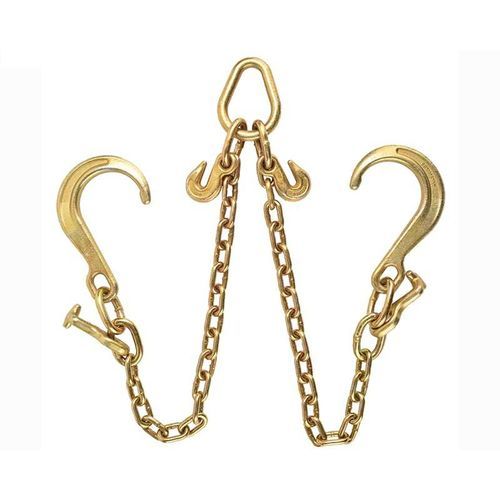

Трансмиссионная цепь G70 Tow

для буксировкииз углеродистой сталиоцинкованная

Обзор продукта
Тяговая цепь G70 — это транспортная/буксировочная цепь класса Grade 70 (NACM/ASTM), предназначенная для крепления грузов на грузовиках и буксировки. Изготовлена из высококачественной термообработанной углеродистой стали с повышенной закаливаемостью и износостойкостью. Доступен американский тип с желтым покрытием, комплектуется крюком clevis slip hook для грузовиков. Соответствует требованиям DOT для буксировки.

Введение

• Диапазон размеров: 1/4" ~ 3/4" (прибл. Ø 7 мм ~ 20 мм)
• Допустимая рабочая нагрузка (WLL): 3,150 lbs ~ 24,700 lbs (прибл. 1,430 kg ~ 11,200 kg)
• Поверхностные покрытия: природный цвет; оцинкованный; горячее цинкование
• Материал: высококачественная термообработанная углеродистая сталь
• Коэффициент безопасности: 4 × WLL

Параметры (определения)

• Класс цепи (Grade): Классификация NACM/ASTM; более высокий класс означает большую рабочую нагрузку при том же размере.
• Working Load Limit (WLL): Номинальная рабочая нагрузка — максимальная рекомендуемая нагрузка при прямом растяжении на неповрежденной прямой длине цепи.
• Proof Test: Минимальная разрывная сила, применяемая при изготовлении в качестве проверки целостности; не является проектным критерием.
• Минимальная разрывная нагрузка: Минимальная сила, при которой цепь разрушалась в производственных испытаниях; критерий приемки, не эксплуатационный критерий проектирования.
• Подвесной (надголовной) подъем: Подъем свободно подвешенного груза, падение которого может вызвать травмы или ущерб — G70 цепь предназначена для транспорта/буксировки и не предназначена для стандартных надголовных работ без специальной сертификации.

Таблица размеров / характеристик (строки содержат исходные опубликованные значения; порядок столбцов соответствует исходной таблице)
Порядок столбцов (как в исходной таблице): Size | D (where shown) | Inside Length A | A +/- | Outside Width B | B +/- | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
Row: 3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
Row: 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
Row: 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
Row: 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
Row: 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
Row: 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
Row: 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
Row: 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
Row: 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
Row: 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
Row: 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
Row: 16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
Row: 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
Row: 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
Row: 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
Row: 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
Row: 25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
Row: 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
Row: 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Стандарты и упаковка

• Стандарт: G70 Tow Chain (Grade 70 NACM/ASTM)
• MOQ: 100 метров
• Упаковка: коробка + стальная паллета

Технические характеристики

• Название продукта: G70 Tow Chain
• Модель / класс: Grade 70 (NACM / ASTM)
• Диапазон размеров: 1/4" ~ 3/4" (Ø 7 мм ~ 20 мм)
• Диапазон WLL: ок. 1 430 kg ~ 11 200 kg (3 150 lbs ~ 24 700 lbs)
• Материал: высококачественная термообработанная углеродистая сталь
• Покрытия: природный, цинк, горячее цинкование
• Коэффициент безопасности: 4 × WLL
• Применения: крепление грузов на грузовиках, буксировка, строительство, лесозаготовки, сельское хозяйство
• Соответствие: Соответствует требованиям DOT для буксировки
• MOQ и упаковка: 100 м; коробка + стальная паллета
