Цепь из стали

из углеродистой сталикруглаяоцинкованная

Введение

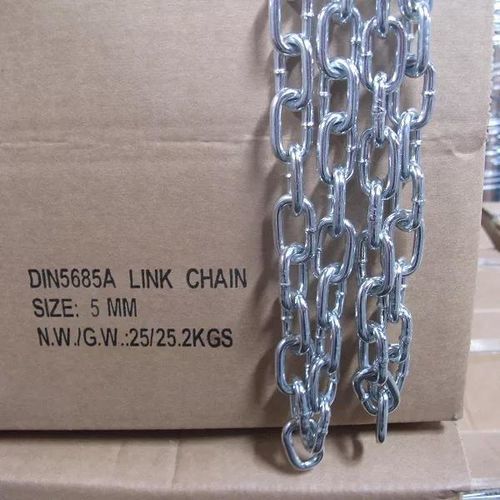

Цепь DIN5685, также называемая цепью с круглыми звеньями DIN5685, изготовлена по немецкому стандарту. Включает короткую звеньевую цепь DIN5685 и длинную звеньевую цепь DIN5685. Высокопрочная сварка на меньших размерах обеспечивает высокие разрывные нагрузки.

Материал

• Углеродистая сталь Q235 & Q195
• Высокоуглеродистая сталь
• Марганцевая сталь
• CM490
• Супер углеродистая сталь

Обработка поверхности

• Первичный цвет
• Электролитическое цинкование
• Горячее цинкование
• Блюнирование (чернение)
• Пластиковое напыление
• Окраска окунанием

Упаковка

• Мешки
• Упакованные катушки
• Пластиковые барабаны
• Железные барабаны
• Деревянные ящики
• Картонные коробки

Общее

• Сварная цепь
• Не предназначена для поднятия при перегрузке

Параметры (таблица)
РАЗМЕР | ВНУТРЕННЯЯ ДЛИНА (MM) | НАРУЖНАЯ ШИРИНА (MM) | ВЕС НА 100M (KG) | РАБОЧАЯ НАГРУЗКА (N) | РАЗРУШИТЕЛЬНАЯ НАГРУЗКА (N) | КЛАСС
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Стандарты

• DIN 766 (цепь с короткими звеньями)
• DIN 764 (цепь со средними звеньями)
• DIN 763 (цепь с длинными звеньями)
• DIN 5685
• DIN 22252

Технические характеристики

• Название продукта: DIN 5685 Chain
• Тип: Сварная цепь с круглыми звеньями (варианты коротких и длинных звеньев)
• Доступные материалы: углеродистые стали (Q235, Q195), высокоуглеродистая сталь, марганцевая сталь, CM490, супер углеродистая сталь
• Обработки поверхности: электрооцинковка, горячее цинкование, чернение, пластиковое напыление, окунание в краску, первичный цвет
• Варианты упаковки: мешки, упакованные катушки, пластиковые барабаны, железные барабаны, деревянные ящики, картонные коробки
• Механические данные: размеры, веса, рабочие и разрывные нагрузки детализированы в таблице параметров выше
• Примечание по использованию: Не предназначена для поднятия при перегрузке
