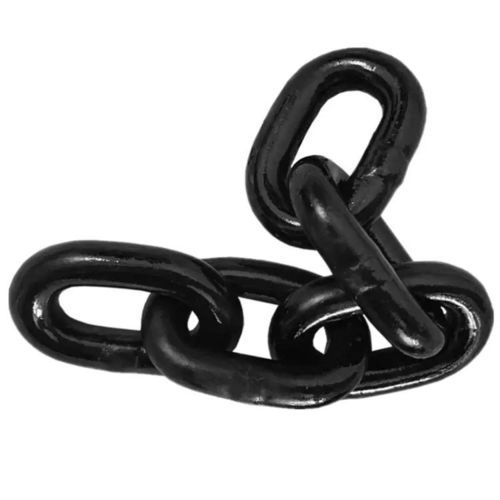

Цепь силовой передачи

тренажернаятрансмиссионнаяиз стали

Обзор
Использование цепи DIN 22252 обеспечивает ряд преимуществ в промышленных применениях. Прочность и долговечность: цепь DIN 22252 изготавливается из легированной стали и обеспечивает высокую прочность на разрыв и коррозионную стойкость. Сопротивление износу: цепь DIN 22252 спроектирована для стойкости к износу даже при интенсивной эксплуатации, что увеличивает срок службы и снижает затраты на обслуживание и замену. Универсальность: цепь DIN 22252 доступна в различных размерах и исполнениях, подходит для транспортировки тяжелых грузов, подъема и других задач. Точная обработка: изготавливается по жестким спецификациям, обеспечивая точные размеры и стабильное качество, что снижает риск выхода цепи из строя. Совместимость: разработана для работы с другими компонентами, такими как звездочки и крепления, для формирования полной цепной передачи.

Применение

• Armored Face Conveyors (AFC)
• Beam Stage Loaders (BSL)
• Road header machines
• Coal plows
• Прочее тяжелое промышленное и горное оборудование, требующее круглозвенной цепи

Введение
Круглая звенья цепь, круглая стальная звенья цепь, горная цепь с круглыми звеньями, горная цепь DIN 22252, конвейерная цепь для горной промышленности, система цепи с полками. Цепь DIN 22252 разработана и изготовлена в соответствии с немецким стандартом DIN 22252, который задает размеры, материалы и характеристики. Применяется в горной промышленности, строительстве и на тяжелом оборудовании, где требуются прочность и стойкость к износу.

Параметры
Материал: углеродистая сталь, высокоуглеродистая сталь, марганцевая сталь, сталь 20MN2, сталь 25mnV.
Процессы обработки цепи: термообработка, цементация, пассивация (чернение), электрофорез, дробеструйная обработка.

Стандарты
DIN-цепи (по немецкому стандарту) можно разделить на следующие стандарты: DIN 766 (короткое звено), DIN 764 (среднее звено), DIN 763 (длинное звено), DIN 5685, DIN 22252.

Стандарты - таблица размеров (значения в порядке по столбцам таблицы)
Заголовок: nominal | tolerance | nominal | tolerance | inner | outer | diameter | length | unit weight (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Примечания
Цепи больших размеров доступны по запросу. Размер звена (d) измеряется по прямой части звена напротив сварного шва. Ширина звена (b1 & b2) измеряется вне сварного шва звена.

Метки / Ключевые слова
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Технические характеристики

• Тип продукта: горная/конвейерная цепь с круглыми звеньями (DIN 22252)
• Материалы: углеродистая сталь; высокоуглеродистая сталь; марганцевая сталь; 20MN2; 25mnV
• Варианты обработки: термообработка, цементация, пассивация, электрофорез, дробеструйная обработка
• Охватываемые стандарты: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Типичные применения: AFC, BSL, road headers, coal plows, heavy conveyors
• Диапазоны размеров и типичные удельные веса: см. таблицу стандартов выше (номинальные размеры 10–152 с соответствующими размерами и значениями кг/м)
• Примечания: доступны большие размеры по запросу; правила измерения: d измеряется напротив сварного шва; b1 & b2 измеряются вне сварного шва
