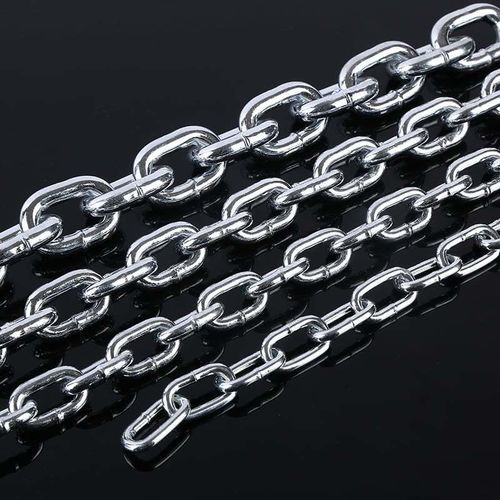

Разграничительная цепь

якорнаясигнализационнаясталь

Обзор продукта
Цепь DIN 766 (короткозвенная сварная цепь) является эталоном по размерам для короткозвенных цепей. Номинальный размер указывает диаметр проволоки звена. Доступна в нескольких марках стали и вариантах поверхностной обработки для коррозионной стойкости и общих промышленных применений. Предназначена для якорных цепей, ограждений, барьеров и антиворовых конструкций; не подходит для подвесного или перегрузочного подъема.

Введение

• Варианты материала: AISI 316 нержавеющая сталь, углеродистые стали (Q235, Q195), высокоуглеродистая сталь, марганцевая сталь, CM490, супер углеродистая сталь
• Поверхностная обработка: основное покрытие, электроцинкование, горячее цинкование, чернение, пластмассовое напыление, окунание в краску
• Упаковка: мешки, намотанные катушки, пластиковые барабаны, железные барабаны, деревянные ящики, картонные коробки
• Тип цепи: сварная короткозвенная цепь
• Важно: не для подвесного или перегрузочного подъема

Применение

• Якорные цепи
• Ограждения и барьеры
• Антиворовые и охранные конструкции
• Общие неподъемные промышленные применения

Параметры
Заголовок таблицы: SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Стандарты

• DIN 766 цепь (короткое звено)
• DIN 764 цепь (среднее звено)
• DIN 763 цепь (длинное звено)
• DIN 5685 цепь
• DIN 22252 цепь

Характеристики / технические спецификации

• Model name: Din 766 Chain
• Применимые стандарты: DIN 766 и связанные стандарты DIN для цепей
• Варианты материала: AISI 316 нержавеющая сталь, углеродистые стали (Q235, Q195), высокоуглеродистая сталь, марганцевая сталь, CM490, супер углеродистая сталь
• Поверхностные покрытия: электро-цинкование, горячее цинкование, чернение, пластиковое напыление, окунание в краску, основное покрытие
• Методы упаковки: мешки, намотанные катушки, пластиковые барабаны, железные барабаны, деревянные ящики, картонные коробки
• Тип цепи: сварная короткозвенная цепь
• Предназначение: якорные цепи, ограждения, барьеры, антиворовые приложения, общие не-подъемные операции
• Диапазон размеров: номинальные диаметры звеньев от 2 мм до 32 мм с соответствующими размерами и весом на метр (см. параметры)
• Предупреждение: не предназначено для подвесного или перегрузочного подъема
