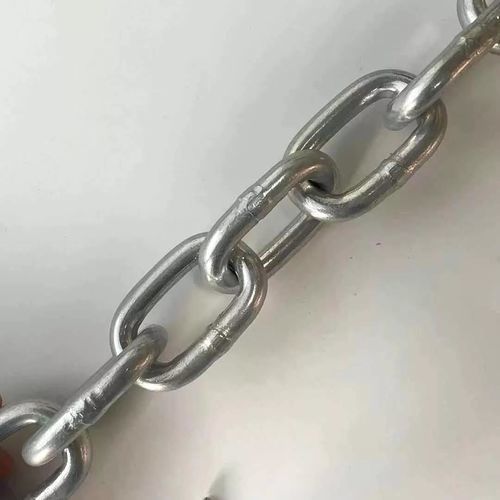

Разграничительная цепь

якорнаяиз сталииз углеродистой стали

Обзор
Цепь DIN 764 (немецкий стандарт цепей со средними звеньями) является общепринятым стандартом для размеров звеньев. Размер цепи соответствует диаметру материала звена. Доступна из AISI316 нержавеющей стали, высокоуглеродистой стали, марганцевой стали, CM490, Q235, Q195 и суперкарбоновой стали. Типичные применения: якорные цепи, ограждения, барьеры, защита от краж и общие операции без подъема грузов. Не использовать для поднятия над головой или для грузоподъемных работ.

Введение

• Материал: углеродистая сталь Q235 & Q195, высокоуглеродистая сталь, марганцевая сталь, CM490, суперкарбоновая сталь.
• Обработка поверхности: базовый цвет, электроцинкование, горячее цинкование, почернение, пластиковое напыление, окунание в краску и т.д.
• Упаковка: мешки, намотанные бухты, пластиковые барабаны, железные барабаны, деревянные ящики, картонные коробки и т.д.
• Конструкция: сварная цепь.
• Не предназначена для перегрузок и подъема над головой.

Параметры
РАЗМЕР (мм) | ВНУТРЕННЯЯ ДЛИНА (мм) | ВНУТРЕННЯЯ ШИРИНА (мм) | ВНЕШНЯЯ ШИРИНА (мм) | ДЛИНА 11 ЗВЕНЬЕВ (мм) | ВЕС НА 100М (kg) | РАСЧЕТНАЯ НАГРУЗКА РАЗРЫВА (kN) | ИСПЫТАТЕЛЬНАЯ НАГРУЗКА (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Стандарты
DIN-цепи (немецкий стандарт) включают: DIN 766 (короткие звенья), DIN 764 (средние звенья), DIN 763 (длинные звенья), DIN 5685, DIN 22252.

Технические характеристики

• Модель: Din 764 Chain
• Марка: TOPONE Chain
• Доступные материалы: AISI316 нержавеющая сталь, высокоуглеродистая сталь, марганцевая сталь, CM490, Q235, Q195, суперкарбоновая сталь
• Тип цепи: сварная цепь со средними звеньями
• Поверхность: базовый цвет / электроцинкование / горячее цинкование / почернение / пластиковое напыление / окунание в краску
• Упаковка: мешки, намотанные бухты, пластиковые барабаны, железные барабаны, деревянные ящики, картонные коробки
• Рекомендуемое применение: якорные цепи, ограждения, барьеры, защита от краж, общие не подъемные операции
• Не использовать для подъема над головой
• Доступные размеры (mm): 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (см. таблицу параметров для размеров и характеристик)
