Трансмиссионная цепь Manure Spreader Chain

из закаленной сталисельскохозяйственная

Обзор продукта

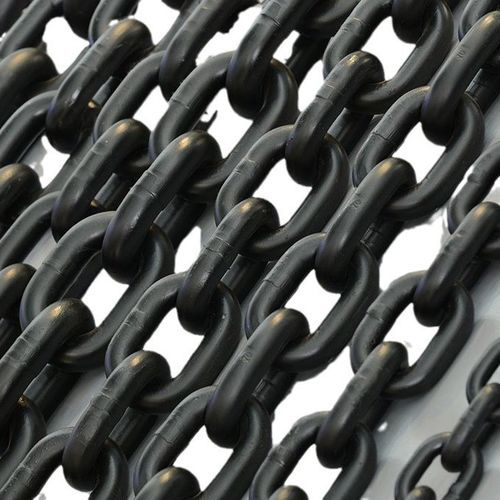

Цепь для разбрасывателя навоза TopOne Chain спроектирована для непрерывной интенсивной эксплуатации в сельском хозяйстве. Предназначена для разбрасывателей навоза, конвейеров пола, кормовых прицепов и кормоуборочной техники. Изготавливается из термообработанной стали для высокой износостойкости, большой прочности на разрыв и длительного срока службы. Доступна в исполнениях G50 (Case Hardened), G70 (DIN 32895) и высокопрочном G80 (TopOne Chain).

Материалы и классы
Конструкция из термообработанной стали. Доступные классы: G50 (Case Hardened), G70 (DIN 32895), G80 (TopOne Chain высокопроизводительный). Различные диаметры и нестандартные длины — по запросу.

Применение

• Разбрасыватели навоза
• Сельскохозяйственные напольные конвейеры (лопатные транспортеры)
• Кормовые прицепы
• Кормоуборочные машины
• Общая погрузо‑разгрузочная техника на ферме

Технические характеристики цепи по классам
Ø(dn) | Case Hardened (G50) WLL (t) | DIN 32895 (G70) MTF (t) | TopOne Chain (G80) BLL (t)
8.0 | 1.28 | 3.19 | 5.10
9.0 | 1.63 | 4.06 | 6.50
9.5 | 1.81 | 4.53 | 7.25
10.0 | 2.00 | 5.00 | 8.00
11.0 | 2.44 | 6.09 | 9.75
12.0 | 2.89 | 7.22 | 11.55
13.0 | 3.39 | 8.47 | 13.55
14.0 | 3.96 | 9.91 | 15.85
16.0 | 5.13 | 12.81 | 20.50
Примечание: WLL = Working Load Limit; MTF = Minimum Test Force; BLL = Breaking Load Limit.

Стандарты и доступные размеры
DIN Standard | Grade | Ø(dn) (mm) | Dimension (mm)
Special | 80 | 8.0 | 8 x 22.8
766 | 80 | 8.0 | 8 x 24
32895 | 80 | 8.0 | 8 x 31
766 | 80 | 9.0 | 9 x 27
32895 | 80 | 9.0 | 9 x 31
Special | 80 | 9.5 | 9.5 x 26.2
Special | 80 | 9.5 | 9.5 x 27
Special | 80 | 10.0 | 10.0 x 26.5
766 | 80 | 10.0 | 10 x 28
32895 | 80 | 10.0 | 10 x 31
32895 | 80 | 10.0 | 10 x 35
Special | 80 | 10.0 | 10 x 38
766 | 80 | 11.0 | 11 x 31
32895 | 80 | 11.0 | 11 x 35

Дополнительная информация

• Соединительные решения: различные соединительные звенья; нестандартные размеры по запросу.
• Приводные системы: доступны совместимые ведущие колеса для разбрасывателей.
• MOQ: 500 метров
• Упаковка: стальной барабан или деревянная коробка

Технические спецификации

• Бренд: TopOne Chain
• Коммерческое наименование: Manure Spreader Chain
• Материал: термообработанная сталь (высокая износостойкость и прочность на разрыв)
• Доступные классы: G50 (Case Hardened), G70 (DIN 32895), G80 (TopOne Chain)
• Примеры характеристик по диаметру: Ø 8.0 mm — G50 WLL 1.28 t; G70 MTF 3.19 t; G80 BLL 5.10 t
• Примеры характеристик по диаметру: Ø 9.0 mm — G50 WLL 1.63 t; G70 MTF 4.06 t; G80 BLL 6.50 t
• Примеры характеристик по диаметру: Ø 9.5 mm — G50 WLL 1.81 t; G70 MTF 4.53 t; G80 BLL 7.25 t
• Примеры характеристик по диаметру: Ø 10.0 mm — G50 WLL 2.00 t; G70 MTF 5.00 t; G80 BLL 8.00 t
• Примеры характеристик по диаметру: Ø 11.0 mm — G50 WLL 2.44 t; G70 MTF 6.09 t; G80 BLL 9.75 t
• Примеры характеристик по диаметру: Ø 12.0 mm — G50 WLL 2.89 t; G70 MTF 7.22 t; G80 BLL 11.55 t
• Примеры характеристик по диаметру: Ø 13.0 mm — G50 WLL 3.39 t; G70 MTF 8.47 t; G80 BLL 13.55 t
• Примеры характеристик по диаметру: Ø 14.0 mm — G50 WLL 3.96 t; G70 MTF 9.91 t; G80 BLL 15.85 t
• Примеры характеристик по диаметру: Ø 16.0 mm — G50 WLL 5.13 t; G70 MTF 12.81 t; G80 BLL 20.50 t
• Примеры стандартов и размеров: Special 8 x 22.8; 766 8 x 24; 32895 8 x 31; 766 9 x 27; 32895 9 x 31; Special 9.5 x 26.2; Special 9.5 x 27; Special 10.0 x 26.5; 766 10 x 28; 32895 10 x 31; 32895 10 x 35; Special 10 x 38; 766 11 x 31; 32895 11 x 35
