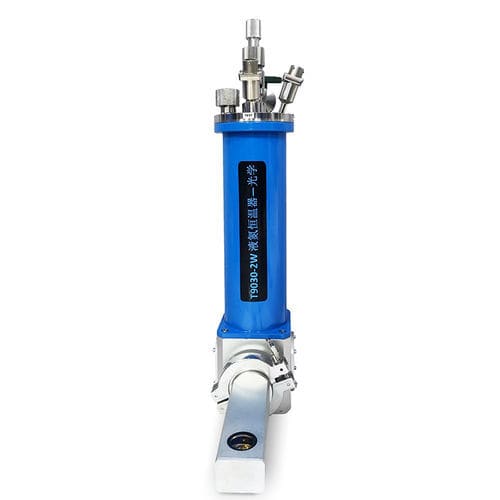

Вакуумный криостат DXT91 series

компактныйс жидким азотомиз нержавеющей стали

Криостат с жидким азотом - Optics - это оптический криостат, предназначенный для спектроскопии и фотоэлектрических экспериментов, обеспечивающий вакуумную среду для образцов и быстрое охлаждение с помощью жидкого азота. Принцип работы

• Хладагент низкого давления поступает в криостат через вход для жидкости и вводится в испаритель в нижней части через внутреннюю капиллярную трубку. На испарителе установлены нагреватель и датчик температуры. Пар с регулируемой температурой распыляется в камеру для охлаждения образца; отработанный пар выбрасывается в атмосферу или в устройство рекуперации газа. Образец можно загружать сверху с помощью стержня для образца. В нижней части используется компактная конструкция вакуумной крышки, что делает ее пригодной для измерений в магнитных полях.

Особенности

• Диапазон температур 65K-500K (опционально до 700K); высокая эффективность и быстрая скорость охлаждения.
• Образец находится в вакуумной камере для идеальной, стабильной экспериментальной среды.
• Вакуумная прослойка оснащена низкотемпературным адсорбентом для увеличения времени удержания вакуума и продления времени использования жидкого азота.
• Платиновый датчик температуры на резистореPT100 обеспечивает хорошую стабильность и повторяемость.
• Множество вариантов конфигурации для удовлетворения различных потребностей в испытаниях.
• Удобное пополнение жидкого азота во время использования.
• Оптический держатель образцов может быть оснащен подключаемой картой образцов и удобными соединительными стойками.
• Настраивается в соответствии с требованиями пользователя.
• Стандартно поставляется с 8 измерительными проводами, с возможностью расширения до 32.
• Стандартная конфигурация окна: два окна из плавленого кварца (можно увеличить до пяти); материал окна может быть изменен в соответствии с требованиями.
• Быстрая смена образцов (может быть выполнена в течение 5 минут).
• Доступные типы держателей образцов: жидкие, порошковые/пылевые, твердые и блочные держатели.

Варианты держателей образцов

• DXT9115-4W - 15 × 25 мм, OFHC, стандартный оптический держатель образца.
• DXT9115-4W-10LTH - 15 × 25 мм, OFHC, стандартный оптический держатель с отверстием Φ10 мм.
• DXT9115-4W-H-10LTH - 15 × 25 мм, OFHC, стандартный оптический держатель с отверстием Φ10 мм.
• DXT9120-4W - 20 × 30 мм, OFHC, стандартный оптический держатель (без отверстия).
• DXT9120-4W-15LTH - 20 × 30 мм, OFHC, стандартный оптический держатель с отверстием Φ15 мм.
• DXT9120-4W-H-15LTH - 20 × 30 мм, OFHC, стандартный оптический держатель с отверстием Φ15 мм.
• DXT9130-4W - 30 × 40 мм, OFHC, стандартный оптический держатель (без отверстия).
• DXT9130-4W-20LTH - 30 × 40 мм, OFHC, стандартный оптический держатель с отверстием Φ20 мм.
• DXT9130-4W-H-20LTH - 30 × 40 мм, OFHC, стандартный оптический держатель с отверстием Φ20 мм.
• DXPSC-10 - контейнер для образцов кварцевого порошка Φ10 мм (контейнер для порошка с кварцевым окном 10 мм на одной стороне).
• Примечание: Все стандартные оптические криостаты поставляются с одним держателем образцов; дополнительные/нестандартные держатели могут быть предоставлены по запросу. В комплект входит прижимная пластина для фиксации оптических образцов; ее апертура соответствует световому отверстию.

Варианты оптических/электрических разъемов криостата

• DXT91-8P обычное стеклянное спекание - 8-контактный быстроразъемный обычный электрический разъем.
• DXT91-12P обычное стеклянное спекание - 12-контактный быстроразъемный обычный электрический разъем.
• DXT91-SMA - варианты: 0-18 ГГц с мягким кабелем; 0-12,4 ГГц с полужестким и полугибким кабелем.
• DXT91-BNC - 0-4 ГГц с обычным коаксиальным кабелем.
• DXT91-TRX - триаксиальный разъем (имеется быстроразъемный триаксиальный разъем).
• DXT91-S - распределительная коробка из нержавеющей стали (оболочка и монтажная плата заземлены).
• DXT91-PTEF - вариант с тефлоновой крышкой (тефлоновая изоляционная плата в оболочке; электрические свойства корпуса и разъема независимы).
• Примечания: Криостаты поставляются с завода с двумя разъемами (один для датчика температуры/нагревателя, один для других измерений); для дополнительных тестовых линий могут потребоваться монтажные отверстия или разветвительные коробки. Для работы при температуре до 65 К требуются соответствующие аксессуары для снижения давления.

Caractéristiques / spécifications techniques

• Модели: DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (серия DXT91).
• Температурные диапазоны по моделям: DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (Стандартный диапазон температур при транспортировке 80K-500K; расширяемый до 65K-500K.)
• Время охлаждения: ≤ 25 мин.
• Оптическое окно (стандарт): четыре окна - размеры зависят от модели (примеры в таблице продуктов: Четыре Φ15×1,5, Четыре Φ20×1,5, Четыре Φ30×1,5 в зависимости от модели).
• Разъем для подключения испытательного провода: стандартный 8-жильный разъем для измерительного провода; опционально коаксиальный и микроволновый разъемы; возможны разрывные или дополнительные разъемы.
• Среда для образца: образец помещается в вакуум.
• Вакуумный интерфейс: стандартный интерфейс KF25.
• Степень вакуума: достаточно ≤ 1 Па.
• Термометр: Платиновый термометр сопротивления PT100 (доступны калиброванный и некалиброванный; по умолчанию некалиброванный).
• Стабильность температуры: ±0,01 K (зависит от терморегулятора DXTC-290).
• Нагреватель: доступны варианты 30 Вт или 60 Вт (зависит от модели).
• Время поддержания в жидком азоте: примерные значения - 6 ч при 80 K; 5 ч при 100 K; 3 ч при 200 K.
• Объем камеры с жидким азотом: стандартный 500 мл (настраиваемый).
• Область применения: спектральные испытания, фотоэлектрическая реакция, комбинационное рассеяние, электролюминесценция, фотолюминесценция и т.д.
