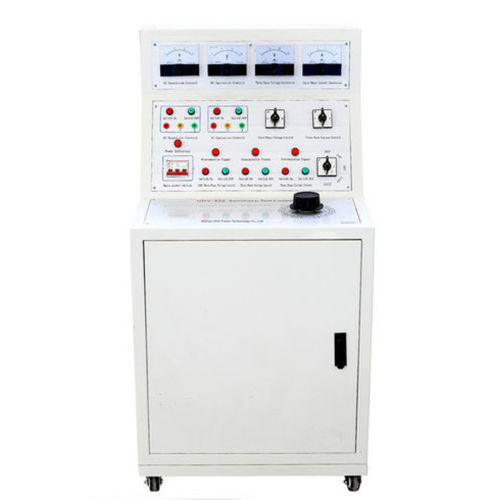

Испытательный стенд мощности UHV-430

токанапряженияэлектрический

Краткое описание
Испытательный стенд UHV-430 предназначен для производителей высоковольтного (HV) и низковольтного (LV) распределительного оборудования для проведения заводских испытаний под нагрузкой и функциональных проверок. Станция обеспечивает несколько встроенных AC и DC выходов для моделирования рабочих условий, проверки защит и управления, а также для упрощения предпоставочных проверок.

Подробная информация

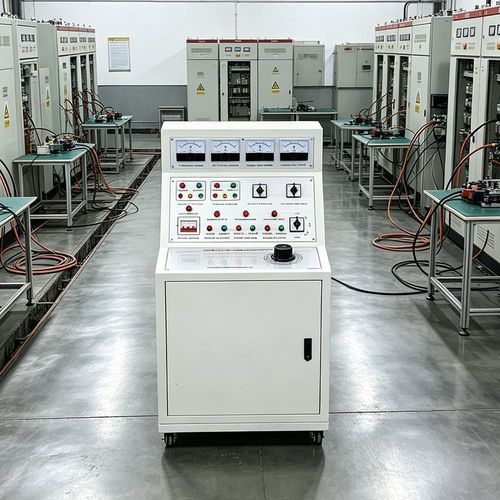

Стенд объединяет фиксированные и регулируемые AC/DC выходы, оснащён клеммами и розетками для прямого подключения к шкафам. На странице продукта размещены фото и демонстрационное видео, показывающие типичные схемы подключения и варианты использования.

Функции

• Встроенные различные источники питания переменного и постоянного тока для проведения испытаний power‑on и функциональных проверок ВН/НН распределительных устройств.
• Прямые точки подключения (розетки и клеммы) для быстрого проводного соединения и проверки щитов.
• Компактные габариты, подходящие для стендов и линий тестирования на производстве.

Технические параметры (таблица)
Источник питания: Трёхфазный четырёхпроводный AC 380 В
Выходное напряжение и ток:
- Трёхфазный выход AC 100 В (фикс.) — 1 группа
- Трёхфазный выход AC 0–10 A (100 В, регулируемый) — 1 группа
- Выход переменного напряжения AC 0–400 В (при 220 В ток < 10 A) — 1 группа
- Выход рабочего постоянного напряжения DC 0–260 В — 1 группа
- Однофазный выход AC 220 В (фикс., розетка) — 2 группы
- Трёхфазный выход AC 380 В (фикс., клемма) — 1 группа
- Фиксированные DC напряжения: 24 В, 36 В, 110 В, 220 В — 1 группа
Размеры: 550×750×800 мм
Масса: 45 кг

Альтернативные названия
Стенд для испытаний распределительных устройств, Испытательный стенд, Тестер распределительных устройств

Характеристики / технические спецификации

• Модель: UHV-430
• Промышленное применение: заводские и приёмо‑сдаточные испытания щитов и распределительных устройств
• Входное питание: трёхфазный, 4‑провод, AC 380 В
• Основные выходы: трёхфазный AC 100 В (фикс.) / трёхфазный AC 0–10 A (100 В, регулируемый) / AC 0–400 В / DC 0–260 В
• Дополнительные выходы: однофазный AC 220 В (розетки, 2 группы) / трёхфазный AC 380 В (клеммы, 1 группа) / фиксированные DC 24 В, 36 В, 110 В, 220 В
• Габариты: 550 × 750 × 800 мм
• Масса: 45 кг
