Анализатор для выключателя UHV-406

относительная влажностьскоростипереносной

Введение в продукт

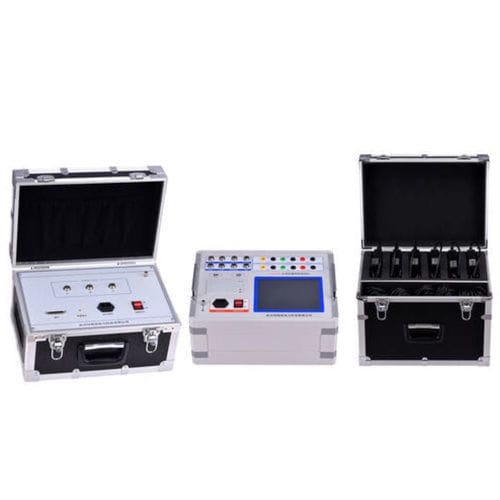

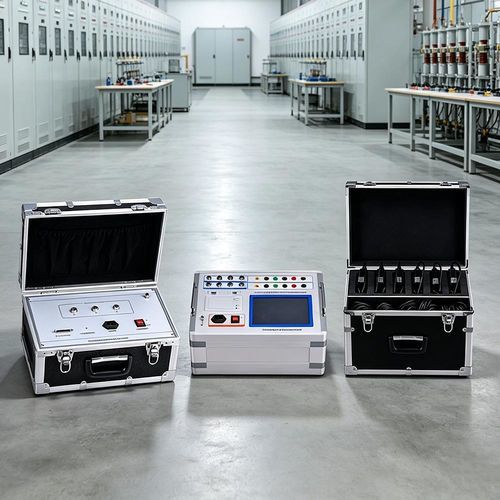

UHV-406 — анализатор автоматических выключателей с двойным заземлением, выполняющий точные измерения механических характеристик высоковольтных выключателей (минимум масла, объём масла, вакуум, SF6) на всех уровнях напряжения. Прибор фиксирует параметры времени, скорости, хода и катушки для оценки состояния, динамического анализа и диагностики неисправностей на подстанциях и в полевых условиях.

Параметры продукта / Технические параметры

• Измерение времени: поддерживает 12 естественных времен переключения; измеряет фазовые сдвиги открытия/закрытия и количество отскоков. Диапазоны: 1 ms–99 ms (0.01 ms); 1 ms–999 ms (0.01 ms внутренний триггер); 1000 ms–9999 ms (0.1 ms); 10000 ms–200000 ms (1 ms). Внешний триггер: 0.01 ms–200 s. Точность (≤1000 ms): 0.05% ± 0.1 ms.
• Измерение скорости: мгновенная скорость разъединения/закрытия и средняя скорость по участкам хода или угла. Диапазоны по датчикам: датчик 0.1 мм 0.01–20.00 m/s; 345° угловой датчик 0.01–20.00 m/s; лазерный датчик 0.01–15.00 m/s.
• Измерение хода: ход подвижного контакта, расстояние открытия контакта, сверхход, перехлёст/отскок. Диапазоны: линейный датчик 0–50 мм (разрешение 0.1 мм); поворотный датчик 0–1000 мм (разрешение 0.08°) с ~15° нерабочей зоной и ~160–200° эффективной областью установки; датчик ускорения 0–300 мм (разрешение 0.1 мм).
• Ток катушки: макс. 20 A, разрешение 0.01 A. Сопротивление катушки: 0–2000 Ω, разрешение 0.01 Ω.
• Питание: прибор AC 220 V ±10%, 50 Hz ±10%. Выход DC: DC 6–270 V регулируемый; кратковременные токи DC24 V ≤15 A, DC220 V ≤20 A.
• Внешний триггер: AC/DC 10–300 V, ток ≤120 A.
• Функции изоляционного переключателя: регулируемый DC-выход 6–270 V; настраиваемое время подачи мощности 0.01–20 s; макс. время захвата сигнала разрыва 200 s; измерение времени закрытия/открытия, трехфазных различий, времени и числа отскоков.
• Окружающая среда и размеры: габариты 400 × 263 × 175 мм; рабочая температура −20°C до +50°C; относительная влажность ≤ 90%.

Особенности продукта

• 8.4-дюймовый цветной сенсорный экран, читаемый при солнечном свете, с встроенной ОС и интерфейсом в стиле Windows для полевых работ.
• Встроенный высокоскоростной термопринтер для оперативной печати отчётов на месте.
• Встроенный регулируемый источник постоянного тока (DC 20–265 V / 20 A) для питания катушек без внешних источников.
• Комплект датчиков: линейные, поворотные и универсальные датчики с быстросъёмными кронштейнами для безинструментальной установки.
• Совместимость со всеми SF6-выключателями, GIS, вакуумными и масляными выключателями (внутренние/международные).
• Снятие всех данных и форм сигналов за один цикл тестирования для сокращения времени на месте.
• Хранение до 30 000 записей тестов (расширяемо картой памяти) и встроенный RTC для точной пометки времени.
• USB-интерфейс для прямого экспорта данных и анализа на ПК.
• Многоканальные измерения: одновременная проверка 12 разрывов контактов, 6 замыкающих резисторов, 3 графитовых контактов и 3 терминалов двойного заземления.
• Расширенный анализ: генерация огибающей кривой (2–10 операций) и диагностика частоты вибраций для механической оценки.
• Анти-помеховая конструкция уровня подстанции до 800 kV.

Характеристики / Технические спецификации

• Модель: UHV-406
• Основные функции: измерение времени переключения, скорости, хода, характеристик отскока, тока и сопротивления катушки, внешний триггер и тесты изоляционного переключателя.
• Диапазоны времени: 1 ms–200000 ms (несколько диапазонов с разрешением 0.01/0.1/1 ms).
• Диапазоны скорости: до 20.00 m/s в зависимости от датчика; лазер до 15.00 m/s.
• Диапазоны хода: линейный 0–50 мм (0.1 мм); поворотный 0–1000 мм (0.08°).
• Ток / сопротивление катушки: до 20 A (0.01 A); 0–2000 Ω (0.01 Ω).
• Питание: AC 220 V ±10%, 50 Hz ±10%; регулируемый DC-выход 6–270 V.
• Память: 30 000 записей, расширяемая картой памяти.
