Анализатор для выключателя UHV-408

электрическое сопротивлениенапряженияскорости

Описание

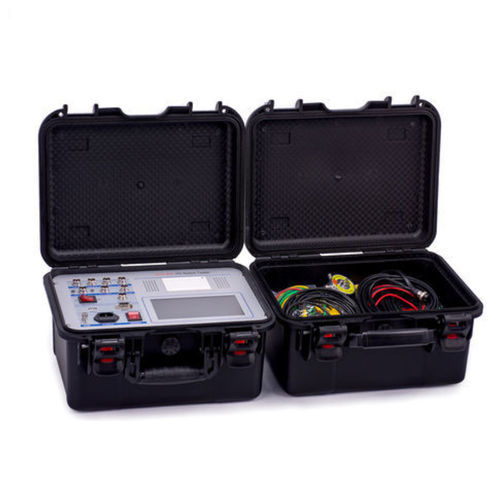

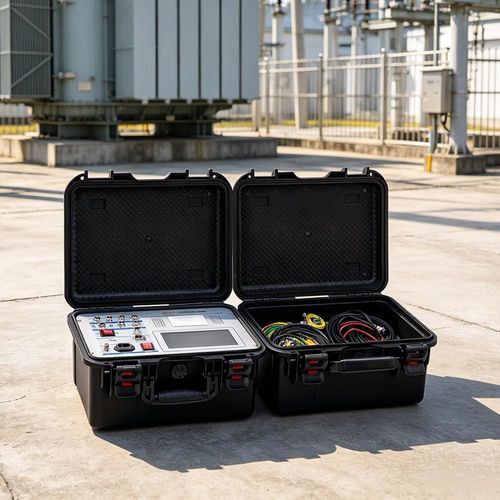

UHV-408 — переносной анализатор для динамических испытаний высоковольтных автоматических выключателей. Прибор измеряет механические динамические характеристики для различных технологий и уровней напряжения (масляные, вакуумные, SF6, GIS) и поддерживает одновременную съемку до 12 контактов, обеспечивая измерение времени, хода, скорости, тока катушки и сопротивления катушки с регистрацией форм волн.

Технические параметры
Измерение времени: внутренний/внешний триггер, 1 ms–10000 ms, разрешение до 0.01 ms; точность в пределах 200 ms: 0.05% ± 0.1 ms.
Измерение скорости: линейные и угловые датчики; линейный диапазон 0.01–20.00 m/s (датчик 0.1 mm); энкодер 345° с разрешением 0.01°.
Измерение хода: стандартный линейный датчик 0–50 mm (разрешение 0.1 mm); опциональные датчики 100–1000 mm; диапазон энкодера 0–1000 mm.
Ток/сопротивление: макс. ток 30 A (разрешение 0.01 A); сопротивление катушки до 1000 Ω (разрешение 0.01 Ω).
Питание: AC 220 V ±10%, 50 Hz ±10%; DC-выход регулируемый 20–270 V, кратковременно DC220V ≤ 20 A, мощность 4400 W.
Внешний триггер: AC/DC 10–300 V, ток ≤ 120 A.
Рабочие условия: -20 °C до +50 °C; относительная влажность ≤ 90%.

Особенности

• Подходит для SF6 выключателей, GIS, вакуумных и масляных выключателей, вакуумных контакторов и специальных выключателей; поддерживает измерение до 12 металлических точек контакта (6 основных + 6 вспомогательных) с записью форм волн.
• 7-дюймовый цветной экран, читаемый на солнце; меню и режим быстрого теста; двуязычный интерфейс (китайский/английский); одновременный показ состояния 12 каналов, времени, хода, скорости и форм волн с анализом средней скорости по сегментам.
• Встроенный DC-источник питания (внешний вторичный источник не требуется) регулируемый 20–270 V с защитой от короткого замыкания и звуковым сигналом; дублированная схема питания для продолжения испытаний при отказе одного управляющего контура.
• Линейные и поворотные датчики с многофункциональным креплением для быстрой установки; длина линейного датчика настраивается на месте от 30 до 1000 мм без возврата в сервис.
• Хост хранит до 100 наборов тестовых данных; встроенные часы реального времени; интерфейсы USB и RS232 для экспорта данных и подключения к ПК; опционально RS232 онлайн; встроенный высокоскоростной термопринтер.
• Внутренняя конструкция с подавлением помех, пригодная для надежной работы на подстанциях 500 kV.

Дополнительные замечания
Произведено в Китае. UHV-408 предназначен для профессионального использования при техническом обслуживании, вводе в эксплуатацию и приемочных испытаниях высоковольтных автоматических выключателей.

Характеристики / технические спецификации

• Модель: UHV-408
• Диапазон времени: 1 ms–10000 ms; разрешение 0.01 ms (≤999 ms)
• Скорость: 0.01–20.00 m/s (линейный датчик); энкодер 345° / 0.01°
• Ход: 0–50 mm (стандарт), опционально 100–1000 mm; разрешение 0.1 mm
• Ток/сопротивление: макс. 30 A (0.01 A); сопротивление до 1000 Ω (0.01 Ω)
• DC-выход: 20–270 V регулируемый; DC220V ≤ 20 A (кратковременно); мощность 4400 W
• Внешний триггер: AC/DC 10–300 V, ток ≤ 120 A
• Дисплей: 7-дюймовый цветной, читаемый на солнце
• Память: 100 наборов тестов; RTC
• Габариты: 360 × 260 × 170 mm
• Рабочая температура: -20 °C до +50 °C; относительная влажность ≤ 90%
