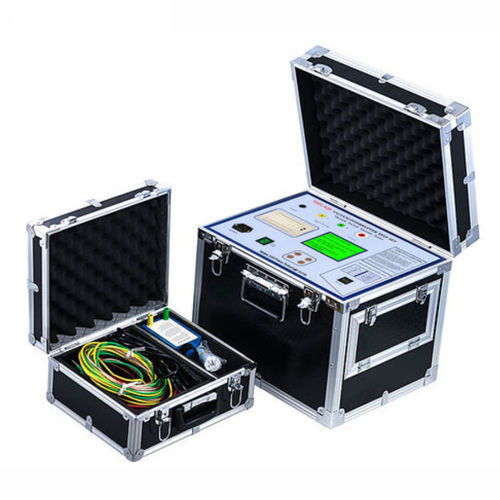

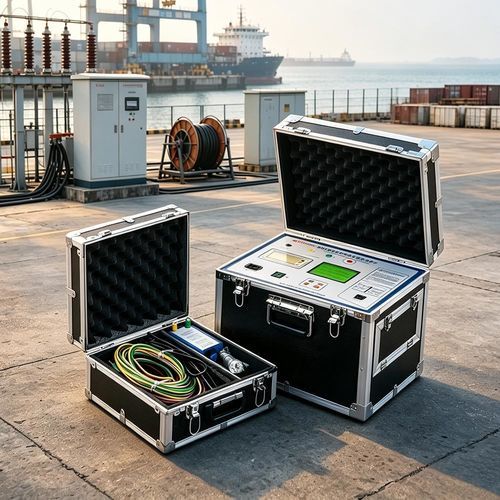

Вакуумное испытательное устройство UHV-420

напряженияавтоматическоеэлектрической сети

Обзор
Комплект для проверки вакуумных выключателей UHV-420 — это прибор для количественного измерения степени вакуума в вакуумных выключателях на месте. Применяется новая возбудительная катушка, позволяющая проводить измерения без разборки, предназначен для профилактического контроля и тестирования.

Детали продукта
Объект обнаружения: различные типы вакуумных переключательных трубок
Метод обнаружения: новая возбудительная катушка для измерения без разборки
Область применения: универсальный прибор для разных типов вакуумных выключателей
Диапазон измерения: 10^-5 ～ 10^-1 Па
Погрешность измерения: ±10% в указанных поддиапазонах (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Па)
Напряжение магнитного поля: 1700 В
Импульсное электрическое поле (высокое напряжение): 30 кВ
Расстояние открытия трубки при испытании: нормальное эксплуатационное расстояние
Рабочая температура: -20℃…40℃
Масса нетто: 24 кг
Габариты (Ш×Г×В): 410 × 320 × 370 мм
Сэмплер: катушка магнетрона

Альтернативные названия

• Тестер вакуумного прерывателя
• Тестер степени вакуума
• Набор для тестирования вакуумных прерывателей

Функции

• Количественное измерение степени вакуума в камере гашения дуги различных вакуумных выключателей.
• Проведение измерений на месте без разборки выключателя благодаря возбудительной катушке.
• Точные и надёжные результаты испытаний, пригодные для профилактического обслуживания.
• Простота эксплуатации, удобство использования полевыми техниками.
• Возможность сохранения, печати и просмотра данных испытаний.
• Применимо в энергетике, сталелитейной, нефтехимической, текстильной, угольной и железнодорожной отраслях и т.д.
• Портативный прибор относительного небольшого веса (24 кг) для удобной транспортировки.

Характеристики / технические спецификации

• Модель: UHV-420
• Объект обнаружения: различные типы вакуумных переключательных трубок
• Метод обнаружения: возбудительная катушка для измерения без разборки
• Диапазон измерения: 10^-5 ～ 10^-1 Па
• Погрешность измерения: ≈ ±10% в указанных поддиапазонах
• Напряжение магнитного поля: 1700 В
• Импульсное высокочастотное поле: 30 кВ
• Диапазон рабочих температур: -20℃…40℃
• Масса нетто: 24 кг
• Габариты: 410 × 320 × 370 мм
• Тип сэмплера: катушка магнетрона
