Тестер сопротивление UHV-H100B

высокого напряжениянепрерывностиполного сопротивления контура

Обзор

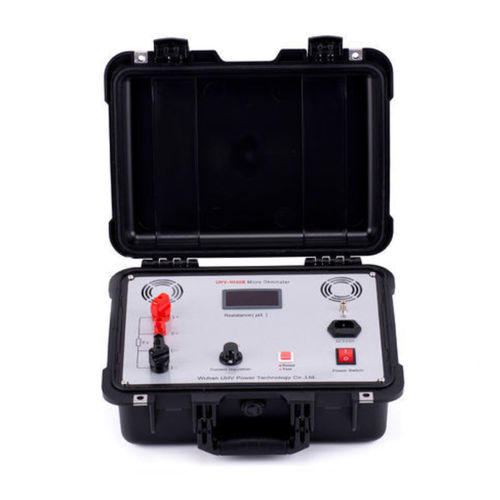

Тестер контактного петлевого сопротивления UHV-H100B использует технологию высокочастотного импульсного источника питания и цифровые измерительные схемы для прямого измерения сопротивления цепей коммутационного оборудования. Рекомендуемые измерительные токи — постоянный ток 100 А и 200 А; результаты отображаются в цифровом виде. Прибор обеспечивает точные и стабильные измерения для выездного обслуживания и заводских испытаний высоковольтного оборудования.

Технические параметры

• Диапазон измерений: 1–1999 μΩ
• Разрешающая способность: 1 μΩ
• Испытательный ток: DC 100 A фиксированный выход (поддерживается измерение DC 100 A и 200 A в соответствии с национальными стандартами)
• Точность измерения: 0,5% ± 1 разряд
• Режим работы: проверка целостности (continuity)
• Режим индикации: цифровой индикатор 3,5 разряда
• Питающее напряжение: AC 220 V ±10%, 50 Hz
• Рабочая среда: температура −10 ℃ до 40 ℃; влажность ≤ 80% RH

Меры предосторожности

• Перед применением внимательно ознакомьтесь с руководством пользователя.
• При подключении проводов следуйте схеме, указанной в руководстве.
• Не измеряйте сопротивление в находящихся под напряжением цепях.
• Во время работы прибор должен быть надежно заземлен.
• Не заменяйте токопроводящие проводники или внутренние компоненты без разрешения.
• При хранении держите прибор в проветриваемом, сухом, прохладном и чистом месте; избегайте влаги и коррозионных газов.

Базовые знания о контактном сопротивлении

• Определение: контактное сопротивление — это дополнительное сопротивление, возникающее в месте контакта неподвижного и подвижного контактов.
• Состав: включает в себя сужающееся (контактовое) сопротивление и поверхностное сопротивление контактных частей.
• Причины неудовлетворительного контактного сопротивления: выгорание контактов при размыкании больших короткозамыкательных токов; плохая механическая настройка или ненадежная фиксация, изменяющая ход, давление или площадь контакта; окисление при длительном простое; деформация пружины, уменьшающая давление контакта; механический износ; коррозия или отложения (в т.ч. в масляных выключателях).
• Факторы влияния: свойства материала (удельное сопротивление, твердость, химические и механические свойства), форма контакта (точечный/линейный/площадной), состояние поверхности (наличие оксидной пленки), контактное давление и шероховатость поверхности.

Применение

• Выездное обслуживание высоковольтных коммутационных устройств, заводские испытания сопротивления цепей выключателей и проверки со стороны энергетических компаний и сервисных подразделений.
