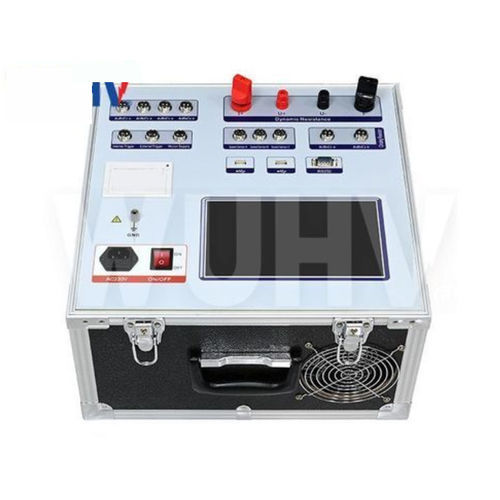

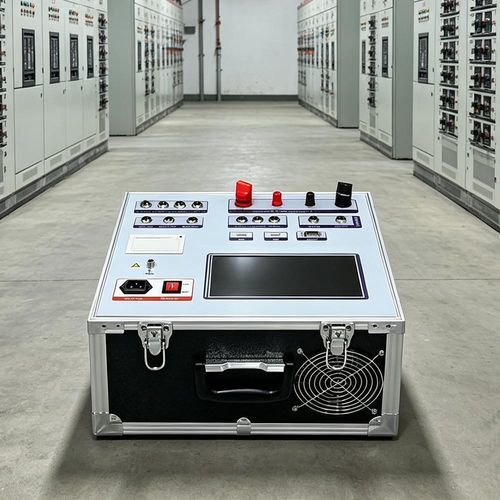

Анализатор для выключателя UHV-412

сопротивлениемощностинапряжения

Обзор
UHV-412 предназначен для точных механических и электрических испытаний высоковольтных автоматических выключателей (минимум масла, много масла, вакуумные, SF6) на разных уровнях напряжения. Соответствует стандартам GB1984-2014 и DL/T846.3-2017 и обеспечивает измерения времени, сопротивлений и динамического сопротивления для пуско-наладки, обслуживания и диагностики в подстанциях.

Технические параметры
Измерение времени: 12 каналов для событий открытия/закрытия; несколько диапазонов с разрешениями до 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Внутренний триггер 1 ms–200000 ms; внешний триггер 0,01 ms–200 s. Точность в пределах 1000 ms: 0,05 % ± 0,1 ms.
Измерение закрывающего сопротивления: 30 Ω–10 kΩ, разрешение 0,1 Ω, точность ≤1 % ± 2 цифры.
Динамическое сопротивление: выходной ток до 200 A, диапазон 0–50 mΩ, точность ≤0,5 % ± 0,5 µΩ.
Измерение скорости: линейный датчик (0,01–25,00 m/s), угловой датчик 345° (0,01–25,00 m/s), опциональный лазер (0,01–15,00 m/s); типичная точность 0,05 % ± 0,1 ms.
Измерение хода: линейный 0–50 mm (разрешение 0,1 mm), вращение эквивалент 0–1000 mm (разрешение 0,08°), акселерометр 0–300 mm (разрешение 0,1 mm); точность хода ±(1%L + 0,2) mm.
Ток/сопротивление катушки: макс. ток 20 A (разрешение 0,01 A, точность ±5 %); сопротивление катушки 0–2000 Ω (разрешение 0,01 Ω, точность ±5 %).
Питание и триггеры: вход AC220 V ±10 %, DC-выход DC6–270 V регулируемый (короткое время: DC24 V ≤15 A, DC220 V ≤20 A); внешний триггер AC/DC10–300 V, ток ≤120 A.
Тест изолирующего выключателя: регулируемый выход DC6–270 V; время выхода 0,01–20 s; макс. время захвата сигнала разрыва 200 s; измеряет времена размыкания/замыкания, трёхфазные различия, отскок и частоту.
Среда и размеры: корпус 400 × 380 × 285 mm; рабочая температура -20 °C – +50 °C; относительная влажность ≤90 %.

Особенности продукта

• 12-канальная синхронная временная измерительная система для полного захвата событий открытия/закрытия
• Возможность измерения динамического сопротивления до 200 A для диагностики контактов на месте
• Встроенный регулируемый DC-источник питания (DC6–270 V) с кратковременным высоким током
• Поддержка множества датчиков (линейный, вращательный, угловой, акселерометр, опционально лазер) с быстросъёмными соединениями
• Встроенный термопринтер для полевых отчётов и интерфейсы USB/опционально RS232/WiFi для передачи данных
• Хранение до 30 000 тестов с метками времени и возможностью расширения памяти
• Конструкция с помехозащитой для условий подстанции до 500 kV

Характеристики / технические спецификации

• Модель: UHV-412
• Стандарты: GB1984-2014, DL/T846.3-2017
• Каналы времени: 12; разрешение 0,01 ms–1 ms в зависимости от диапазона; точность в пределах 1000 ms: 0,05 % ± 0,1 ms
• Закрывающее сопротивление: 30 Ω–10 kΩ, разрешение 0,1 Ω
• Динамическое сопротивление: 0–50 mΩ при выходе до 200 A
• Датчики скорости: линейный 0,01–25,00 m/s; угловой 0,01–25,00 m/s; лазер (опция) 0,01–15,00 m/s
• Измерение хода: линейный 0–50 mm (0,1 mm); вращение 0–1000 mm эквив. (0,08°); акселерометр 0–300 mm (0,1 mm)
• Ток/сопротивление катушки: до 20 A / 0–2000 Ω
• Питание: AC220 V ±10 %; DC-выход DC6–270 V регулируемый
• Внешний триггер: AC/DC10–300 V; ток ≤120 A
• Габариты и условия: 400×380×285 mm; -20 °C – +50 °C; относ. влажность ≤90 %
