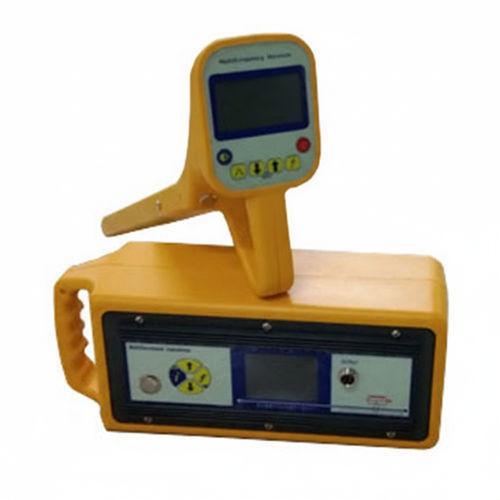

Локатор для канализации UHV-515

для подземных кабелейдля подземных канализацийдля газовых труб

Интеллектуальный детектор трубопроводов UHV-515 — это передовая многочастотная система для локализации подземных кабелей, оптоволокна и металлических трубопроводов в энергетике, телекоммуникациях, системах водо/газоснабжения, теплоснабжения и на нефтехимических объектах.

Введение в продукт

• Высокомощный передатчик в сочетании с интеллектуальной обработкой сигнала и автоматизированным многочастотным анализом обеспечивает точное позиционирование, измерение глубины и идентификацию трасс; пригоден для строительства, инспекции и обслуживания.

Дисплей и питание

• 3,6" 240×128 точечный матричный монохромный графический LCD с регулируемой подсветкой для четкой визуализации.
• Приемная часть поддерживает характеристики для увеличения дальности; выходная мощность передатчика 10 Вт для повышения глубины обнаружения.
• Перезаряжаемые литиевые аккумуляторы (приемник >12 ч); передатчик с двойным питанием — литиевый батарейный пакет, время непрерывной работы ≥12 ч (1 Вт), ≥8 ч (5 Вт), ≥5 ч (10 Вт); опционально сухие батареи для портативности.

Технология обнаружения

• Поддержка нескольких частот: 50 Гц, 577 Гц, 815 Гц, 8 кГц, 33 кГц, 65,5 кГц, 82 кГц, 133 кГц.
• Профессиональная узкополосная фильтрация и автоматическая подстройка импеданса для снижения помех; многоканальная антенная система обеспечивает прямое отображение глубины залегания.

Возможности измерения

• Прямое измерение тока (000–999 мА) для идентификации цели и трассировки, включая обнаружение под напряжением 50 Гц кабелей.
• Встроенный омметр для проверки сопротивления петли и функции мультиметра (проверка целостности, испытание изоляции).

Преимущества в работе

• Оптимизированное управление питанием для продолжительной работы в полевых условиях и экономичной длительной эксплуатации.
• Специализированное решение для обнаружения глубоко залегающих и протяженных трубопроводов и кабелей.

Параметры продукта / Технические характеристики

• Receiver (приемник): Рабочие частоты 50 Гц, 577 Гц, 815 Гц, 8 кГц, 33 кГц, 65,5 кГц, 82 кГц, 133 кГц; диапазон глубин 0–6 м; диапазон тока 000–999 мА; режимы приема: wide peak, valley, external device; точность обнаружения: 0–3 м = ±5% от глубины залегания; 3–6 м = ±10%; индикация уровня сигнала на LCD и звуковым сигналом; динамический диапазон усиления авто/ручной 0–100 дБ; батарея литиевый аккумулятор >12 ч; рабочая температура -20°C до 70°C; размеры (приемник) 620 × 110 × 2300 мм; масса 1,6 кг.
• Launcher (передатчик): Выходные частоты 577 Гц, 815 Гц, 8 кГц, 33 кГц, 65,5 кГц, 82 кГц, 133 кГц; режимы выхода: индукция, прямая связь, зажим; выходная мощность 10 Вт; выходное напряжение 60 В; макс. выходной ток 1 А; питание двойной литиевый батарейный пакет; автоматическая защита от перегрева и перегрузки; непрерывный индикатор состояния батареи; рабочая температура -20°C до 50°C.
