Локализатор дефектов для кабелей UHV-500
для воздушной электропередачи

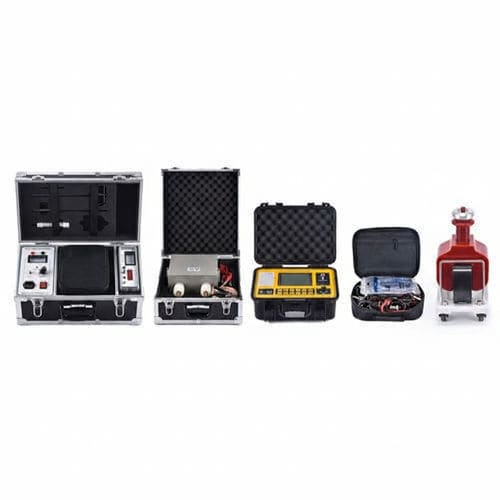

Локализатор дефектов для кабелей - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - для воздушной электропередачи

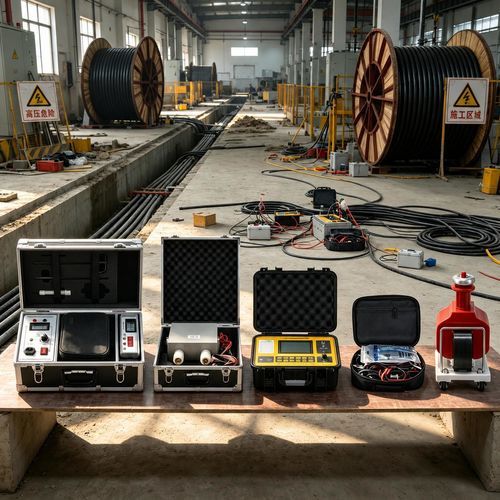

Локализатор дефектов для кабелей - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - для воздушной электропередачи
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Характеристики

Тип
для кабелей, для воздушной электропередачи

Описание

Обзор
  • Локатор повреждений кабеля UHV-500 — портативный диагностический прибор для поиска и идентификации повреждений в силовых и коммуникационных кабелях. Обнаруживает низко/высокоомные повреждения, короткие/разомкнутые цепи, утечки и флэш-оверы, предоставляет формы сигналов и измерения расстояния.


Применение и области использования
  • Тестирование и локализация повреждений на силовых кабелях (1 kV–35 kV), телефонных кабелях, FM- и коаксиальных кабелях; обнаружение коротких замыканий на металлических наземных линиях, ошибок заземления, утечек высокой сопротивляемости, высокоимпедансных флэш‑оверов, разрывов и плохих контактов; измерение длины кабеля и скорости распространения волн для обслуживания линий.


Pathfinder (передатчик)
  • Режим работы: выход — прерывистый прямоугольный сигнал фиксированной частоты
  • Выходная мощность: Pomax ≥ 100 W
  • Выходное сопротивление: 1 Ω–∞
  • Частота выходного сигнала: 16 kHz
  • Амплитуда выходного сигнала: 15 V–340 V
  • Питание: AC 220 V ±10%


Локатор неисправностей
  • Прибл. погрешность измерения: < 10%
  • Ошибка фиксирования точки: < ±10 cm
  • Коэффициент усиления электромагнитного канала: > 110 dB
  • Чувствительность приемника электромагнитного канала: < 5 μV
  • Усиление аудиоканала: < 120 dB
  • Подавление сети 50 Hz: > 40 dB
  • Потребляемая мощность приемника: < 120 mA (≈0,7 W)
  • Глубина обнаружения при захоронении: ≤ 3 m


Импульсный конденсатор
  • Полностью герметичный металлический корпус; компактный и лёгкий; применяется в генераторах пускового тока, лазерных установках, испытательном оборудовании для громоотводов и др.
  • Стандарт/параметры: GB/T4704-92; температура окружающей среды -40 °C–55 °C; номинальное напряжение 1 kV–15 kV; номинальная ёмкость 0,1 μF–8 μF; допуск ёмкости ±5%/±10%; тангенс потерь ≤ 0,01; сопротивление изоляции ≥ 2000 Ω; выдерживаемое напряжение 1.1UR–1.5UR.


Сухой испытательный трансформатор переменного тока (GTB-3kVA/50kV)
  • Компактная, безобслуживаемая конструкция с надёжной изоляцией и встроенной защитой от перегрузки по току.
  • Пример спецификации: мощность 3 kVA; высокое напряжение 50 kV; высокий ток 60 mA; вход низкого напряжения 200 V; габариты 330 × 280 × 510 mm.


Особенности и ключевые моменты
  • Сочетание методов низковольтных импульсов и высоковольтных импульсных флэш‑оверов для безопасного и точного обнаружения широкого спектра дефектов, часто без необходимости «прожига» кабеля.
  • Высокая точность благодаря A/D‑оцифровке до 100 MHz, разрешение считывания 1 m, слепая зона 1 m.
  • Большой ЖК‑дисплей для отображения формы сигнала и данных; двойная трасса и сравнение форм сигналов; регулировка скорости передачи; энергонезависимая память; встроенный аккумулятор для портативного использования.


Технические характеристики
  • Максимальная дистанция тестирования: 15 km (для открытой линии до 100 km)
  • Слепая зона обнаружения: 1 m
  • Разрешение считывания данных: 1 m
  • Рассеиваемая мощность: 5 VA
  • Условия эксплуатации: рабочая температура 0 °C–40 °C (предельная -10 °C–50 °C)
  • Относительная влажность: 20%–90% RH (при 40 °C)
  • Атмосферное давление: 86–106 kPa
  • Габариты блока: 275 × 220 × 160 mm
  • Вес блока: 1,8 kg
