Идентификатор кабелей для обесточенного проводника UHV-520

детектор проводки

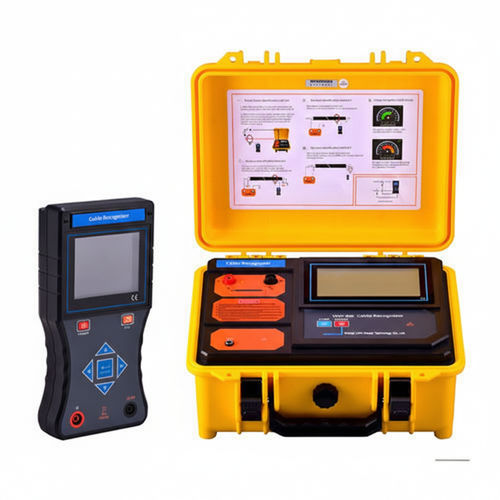

UHV-520 Офлайн тестер идентификации силовых кабелей предназначен для точного определения одного целевого кабеля среди множества кабелей и предотвращения аварий при ошибочном перерезании под напряжением. Система сочетает передающее устройство на батарее и принимающее с цветным ЖК‑дисплеем для чёткой многокритериальной идентификации в плотных кабельных пучках.

Особенности

• Передающий блок питается от высокоэнергетической литиевой батареи: не требует 220 В на объекте; компактный, низкое энергопотребление, многоуровневая индикация заряда.
• Приёмный блок с цветным ЖК‑дисплеем синхронно отображает направление, амплитуду и интервал сигналов; несколько сигналов сохраняются на временной оси для повышения точности.
• Гибкая измерительная катушка позволяет идентифицировать кабели в условиях перегруженности и перекрытия, где традиционные струбцины неприменимы.
• В комплекте пусковые суппорты для реализации идентификации под напряжением через соединение суппортов, обеспечивая оффлайн и живой режимы работы одним прибором.
• Прочный защитный кейс из АБС обеспечивает сохранность прибора и удобство транспортировки в полевых условиях.

Передающий хост

• Напряжение зарядки: DC 5V
• Потребляемая мощность: ≤ 3W
• Время работы: ≥ 12 ч
• Интервал сигнала: ≈ 2 секунды
• Внутренний диаметр пускового суппорта: ≥ 125 мм
• Рабочая температура: -35℃ ～ +55℃
• Влажность окружающей среды: ≤ 95% относительной влажности

Приёмный хост

• Напряжение зарядки: DC 5V
• Потребляемая мощность: ≤ 1W
• Критерии идентификации: направление, амплитуда, интервал (тройная оценка)
• Порог чувствительности приёма: питание–земля ≤ 500 Ω; под напряжением–земля ≤ 200 Ω
• Время работы: ≥ 12 ч
• Рабочая температура: -35℃ ～ +55℃
• Влажность окружающей среды: ≤ 95% относительной влажности

Габариты

• Размер кейса: 520 мм × 350 мм × 170 мм

Псевдонимы

• Идентификатор силового кабеля
• Идентификатор автономного кабеля
• Идентификация кабеля
• Тестер идентификации кабеля

Характеристики / Технические спецификации

• Модель: UHV-520
• Напряжение зарядки передатчика и приёмника: DC 5V
• Потребляемая мощность передатчика: ≤ 3W
• Потребляемая мощность приёмника: ≤ 1W
• Время работы от батареи: ≥ 12 часов (передатчик и приёмник)
• Интервал выдачи сигнала: ≈ 2 секунды
• Внутренний диаметр пускового суппорта: ≥ 125 мм
• Порог чувствительности приёма: питание–земля ≤ 500 Ω; под напряжением–земля ≤ 200 Ω
• Рабочий температурный диапазон: -35℃ ～ +55℃
• Максимальная рабочая влажность: ≤ 95% относительной влажности
• Габариты кейса: 520 × 350 × 170 мм
• Материал кейса: прочный АБС-пластик
