Цифровой фазовый компаратор TAG-8000

беспроводной

TAG-8000 — портативный беспроводной тестер фаз высокого напряжения, предназначенный для определения фазы и последовательности фаз на ВН‑линиях, подключённых к сети или в кольцевых сетях. Обеспечивает качественную (звук/свет) и количественную (реальное время, разность фазовых углов) индикацию для безопасной работы в поле.

Ключевые возможности

• Беспроводное многорежимное обнаружение фаз ВН для широкой применимости в полевых условиях.
• Качественная и количественная индикация: звуковые/световые сигналы и цифровое отображение разности фаз в реальном времени.
• Интерактивный интерфейс с настройками подсветки и автоотключения.
• Антенна по FCC и двойное экранирование для усиления сигнала и защиты от помех (соответствие EMC).
• Отображение в виде диаграмм, числовые данные и просмотр истории для удобного анализа.
• Функция полевой калибровки для поддержания точности фазового угла.

Дополнительная информация

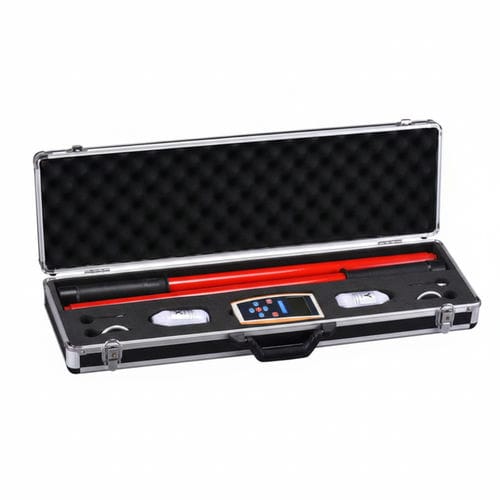

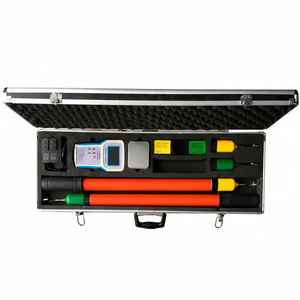

• Поставляется в комплекте: основной блок (handset) и два детектора (X и Y) для бесконтактного обнаружения и беспроводной передачи.
• Предназначен для проверки: находятся ли две ВН‑линии в фазе или нет, а также для проверки последовательности фаз (нормальная или обратная).
• Проверка последовательности через 120° по часовой стрелке / 240° против часовой стрелки.

Характеристики / технические спецификации

• Диапазон измеряемого напряжения: 10 V – 220 kV (на заказ).
• Питание (основной блок): 2 × AA щелочные батарейки (1,5 V).
• Питание детекторов X, Y: по 3 × AA щелочные батарейки (1,5 V) каждая.
• Дальность беспроводной передачи: ≤ 150 м (на детектор).
• Индикация «в фазе»: сдвиг фазового угла ≤ 20° (порог 0–90°, настраиваемый, по умолчанию 20°).
• Индикация «вне фазы»: сдвиг фазового угла > 20° (порог 0–90°, настраиваемый).
• Точность отображения (количественные измерения): ≤ 5°.
• Разрешение фазового угла: 1°.
• Дисплей: ЖК.
• Скорость выборки: 10 раз/с.
• Полевое калибрование: доступно для обеспечения точности фазового угла.
• Настройка подсветки: OFF или 0–999 секунд.
• Автоотключение: Never или 0–999 минут (настройка пользователя).
• Рабочая температура: −35 °C … +50 °C.
• Температура хранения: −40 °C … +55 °C.
• Относительная влажность: ≤ 95 %.
• Масса: основной блок ≈ 0,31 кг; X‑детектор ≈ 0,16 кг; Y‑детектор ≈ 0,16 кг.
