Тестер грузоподъемности UHV-525
для высокого напряжениямощностьчастота

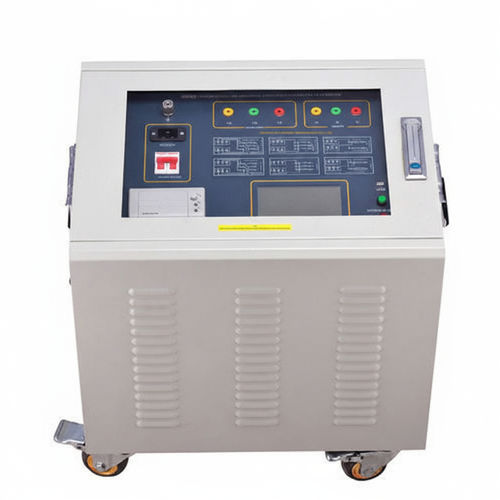

Тестер грузоподъемности - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - для высокого напряжения / мощность / частота
Тестер грузоподъемности - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - для высокого напряжения / мощность / частота
Тестер грузоподъемности - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - для высокого напряжения / мощность / частота - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Характеристики

Тип теста
для высокого напряжения, мощность, грузоподъемности, частота
Тестируемое изделие
для кабеля, для электрического оборудования, электродвигателя
Применение
для системы питания
Конфигурация
мобильный
Другие характеристики
цифровой, с ЖК-монитором, с памятью

Описание

Обзор

  • UHV-525 — полевой высокоточный прибор для измерения параметров промышленной частоты на высоковольтных линиях передачи (воздушные, кабельные, гибридные). Измеряет ёмкость, импеданс, угол импеданса и сопротивление; подходит для испытаний при питании от сети или генератора после аварий.


Особенности

  • Интегрированная компактная конструкция: объединяет функции, которые ранее требовали нескольких приборов, в одном переносном корпусе для удобства транспортировки и работы на объекте.
  • Простые требования к питанию: работа от сети AC 220 В, исключая необходимость подключения 380 В на объекте.
  • Запатентированная схема анти-индукции (патент № 201020687669.X) — устойчивость к высоким индуцированным напряжениям (до 10 кВ) и повышенная помехоустойчивость к индуцированным токам.
  • Технология преобразования частоты и цифровая фильтрация: переключаемая выходная частота (45 Гц / 55 Гц) для снижения промышленных помех.
  • Высокоскоростной цифровой процессор: оперативная и точная обработка измерительных сигналов.
  • Минимум внешней проводки и простая эксплуатация: измерение положительной/нулевой последовательности импеданса и ёмкости с уменьшением переключений проводки.
  • Большой объём памяти и экспорт данных: хронологическое хранение до 200 наборов измерений и экспорт через USB для просмотра и формирования отчётов на ПК.
  • Защита при эксплуатации: автоматическая проверка заземления, блокировка работы при недостаточном заземлении.
  • Большой полно сенсорный LCD-дисплей: меню, облегчающее пошаговые измерения.


Технические характеристики

  • Условия эксплуатации: -20℃ ～ 50℃; относительная влажность < 80%.
  • Принцип помехозащиты: преобразование частоты с цифровой фильтрацией.
  • Источник питания: AC 220 В ± 10%; при использовании генератора требуется ≥ 3 кВт.
  • Максимальное выходное напряжение: AC 250 В.
  • Точность напряжения: 0.5%.
  • Точность тока: 0.5%.
  • Максимальный выходной ток: 8 А.
  • Выходная частота: 45 Гц, 55 Гц.
  • Диапазоны измерения: ёмкость 0,01 ～ 30 μF; импеданс 0,01 ～ 400 Ом; угол импеданса -90° ～ +90°.
  • Разрешающая способность: ёмкость 0,0001 μF; импеданс 0,0001 Ом; угол импеданса 0,0001°.
  • Погрешность измерения — ёмкость: ≥ 1 μF: ±1% показания ±0,01 μF; < 1 μF: ±2% показания ±0,01 μF.
  • Погрешность измерения — сопротивление: ≥ 1 Ом: ±1% показания ±0,01 Ом; < 1 Ом: ±2% показания ±0,01 Ом.
  • Точность угла импеданса: ±0,2° (напряжение > 1,0 В); ±0,3° (напряжение 0,2 В ～ 1,0 В).
  • Антипомеховый ток: 30 А.
  • Устойчивость к индуцированному напряжению: 10 кВ.
  • Габариты установки (Д × Ш × В): 550 × 430 × 530 мм.
  • Память: 200 комплектов; поддержка экспорта данных на USB-накопитель.
  • Масса: 60 кг.


Рекомендации по использованию и поставке

  • Экспорт данных через USB для анализа на ПК и формирования отчётов; в галерее доступны изображения продукта высокого разрешения.
  • При питании от генератора использовать генератор ≥ 3 кВт и проверить стабильность питания перед измерениями.
  • Обязательно проверить заземление перед началом работ; при недостаточном заземлении прибор блокирует работу для обеспечения безопасности.
