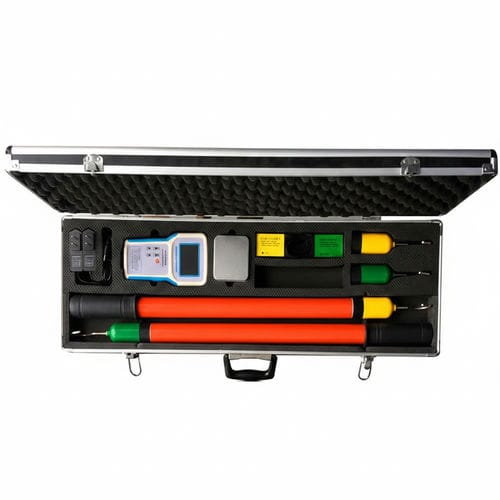

Цифровой фазометр TAG-9000

многофункциональный

TAG-9000 — дистанционный беспроводной тестер фаз высокого напряжения (HV), предназначенный для проверки фазности, контроля правильности цветовой маркировки фазной последовательности и определения фазы на включённых линиях, включая ближние сетевые или кольцевые соединения. Подходит для AC‑линий передачи 5 В–220 кВ, вторичного отображения фазы и обнаружения под напряжением линий.

Краткие характеристики

• Беспроводная передача данных в сочетании с GPS‑синхронизацией обеспечивает безопасную, надёжную и простую эксплуатацию.
• Голосовые подсказки реального человека для результатов измерений и порядка действий.
• 3,2‑дюймовый цветной экран отображает разность фаз, частоту, векторную диаграмму и результаты сравнения фаз двух линий, а также количество спутников GPS, состояние синхронизации GPS и время.
• Автоотключение через 1 час простоя для экономии энергии.
• Приёмник и передатчик оснащены перезаряжаемыми литиевыми батареями; комплектуется 5V зарядным устройством. Батареи: хост — 18650 2500 mAh; передатчик — 14430 450 mAh.
• Поддержка дистанционного сверения фаз: расстояние между устройствами 0,3 км–800 км; локальная прямая видимость передатчик–приёмник ≈ 100 м.

Меры безопасности

• Полевые испытания должны проводиться в соответствии со стандартами безопасных расстояний для испытаний высокого напряжения, установленными энергоснабжающей организацией.
• Стандартная комплектация включает изолирующий шест длиной 3 м, подходящий для напряжений ≤ 220 кВ; для линий свыше 220 кВ используйте более длинные шаны согласно местным требованиям.
• При работе с изолирующим шестом не держите прибор за пределами рукояти шеста.

Техническое обслуживание и хранение

• Перед длительным хранением полностью зарядите прибор.
• Не храните устройство во влажной, сильно нагретой или пыльной среде.
• Изолирующий шест должен пройти испытание на выдерживание напряжения перед первым использованием и затем — ежегодное испытание.

Характеристики / технические спецификации

• Точность разности фаз: погрешность ≤ 5°
• Точность частоты: ±0.1 Гц
• Диапазон измерения перекрестного напряжения: 5 В ～ 220 кВ
• Максимальная передача в прямой видимости (передатчик ↔ приёмник): около 100 метров
• Дистанция между устройствами при дистанционной сверке фаз: 0,3 км–800 км
• Ток утечки при измерении высоковольтного напряжения: < 10 μA
• Потребляемая мощность передатчика при работе: < 0.1 W
• Потребляемая мощность приёмного устройства при работе: < 0.3 W
• Рабочая среда: -35 °C до +45 °C; влажность ≤ 95% RH
• Вес прибора: около 11 kg
• Размер упаковки (Д × Ш × В): 71 cm × 26 cm × 11 cm
• Аккумулятор хоста: 18650, ёмкость 2500 mAh
• Аккумулятор передатчика: 14430, ёмкость 450 mAh
• Дисплей: 3.2‑дюймовый цветной экран с отображением разности фаз, частоты, векторной диаграммы, результатов сравнения фаз и информации GPS
