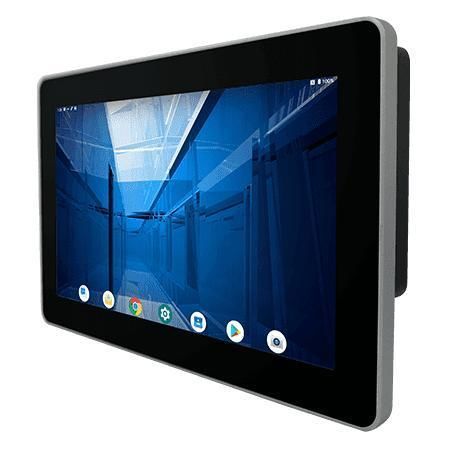

Панельный ПК с многоточечным сенсорным экраном W10IM3S-PCH2-POE

с емкостным сенсорным экраном PCAP10,1"1280x800

Обзор
Winmate W10IM3S-PCH2-POE — 10,1-дюймовый HMI панельный ПК серии S на базе ARM A53 (четыре ядра, 2,0 GHz). Предназначен для управления станками, автоматизации производства и операторских HMI, имеет бесшумную (fanless) конструкцию с низким энергопотреблением, фронтальную защиту IP65 и питание по Ethernet (PoE). Опции: фронтальная камера 2 MP, HF RFID считыватель (13.56 MHz), беспроводные модули. Поддерживает Android (по умолчанию) и опционально Linux-дистрибутивы.

Ключевые характеристики

• 10,1" 1280 x 800 P-CAP мультисенсорный дисплей
• Безвентиляторное охлаждение и очень низкое энергопотребление
• Поддержка PoE PD (IEEE 802.3at, до 25 W)
• Опциональная 2 MP фронтальная камера и HF RFID (13.56 MHz)
• Фронтальная защита IP65 от воды и пыли
• Поддерживает Android или Linux

Детали продукта
Дисплей

• Размер: 10,1 inches
• Тач/Стекло: Projected Capacitive Multi-Touch (4-точечный)
• Разрешение: 1280 x 800
• Яркость: 350 nits (опционально 1000 nits)
• Контраст: 800:1
• Углы обзора: 85/85/85/85
• Активная область: 216.96 x 135.6 mm

Системные характеристики

• Процессор: ARM A53 (Quad Core 2.0 GHz)
• ОЗУ: 4 GB LPDDR4
• Память: 32 GB eMMC onboard
• ОС: Android 11 (обновляемый до Android 13) по умолчанию; опции: Linux Yocto 5.15.47 (QT 5.15) или Ubuntu Server 22.04
• Опционально: WLAN и Bluetooth

Механика

• Размеры: 264 x 173 x 36 mm
• Вырез (Cut out): 250 x 159 mm
• Вес: 1.2 kg
• Крепление: Panel mount; VESA mount
• Корпус: пластиковая фронтальная рамка и металлическая задняя крышка

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсата
• Рабочая температура: 0°C до 50°C
• Температура хранения: -20°C до 60°C
• Удар/вибрация: соответствует MIL-STD-810H
• Фронтальный IP рейтинг: IP65

Сертификация

• CE
• FCC

Порты I/O

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Серийный порт: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Видео: 1 x Micro HDMI выход (опционально)
• Аудио: 1 x Динамик
• Слот SD: 1 x Micro SD (макс. 32 GB)

Комплектация / аксессуары

• Адаптер 100~240V AC на DC
• Шнур питания
• Кабель адаптер Terminal Block на 2.5Ø female
• Open wire кабель с клеммным соединителем
• Винты VESA

Питание

• Напряжение: 12V DC через клеммник (по умолчанию); опция 9~36V
• Адаптер: 12V 50W
• PoE: PoE (PD) по IEEE 802.3at (25 W)

Камера

• Фронтальная камера: 2 MP (опционально)

Технические характеристики

• Модель: W10IM3S-PCH2-POE
• Дисплей: 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits опционально)
• Процессор: ARM A53 (Quad Core 2.0 GHz)
• ОЗУ: 4 GB LPDDR4
• Память: 32 GB eMMC onboard
• ОС: Android 11 по умолчанию (обновляем до Android 13); опции Linux Yocto или Ubuntu Server
• Сеть: 1 x Gigabit LAN; PoE PD IEEE 802.3at (25 W)
• Опциональные модули: Micro HDMI, HF RFID 13.56 MHz, 2 MP фронтальная камера, WLAN, Bluetooth
• Фронтальная защита: IP65
• Размеры / Вес: 264 x 173 x 36 mm / 1.2 kg
• Крепление: Panel / VESA
• Рабочая t / влажность: 0°C до 50°C; 10%–90% RH без конденсации
• Удар / вибрация: соответствует MIL-STD-810H
• Сертификаты: CE, FCC
