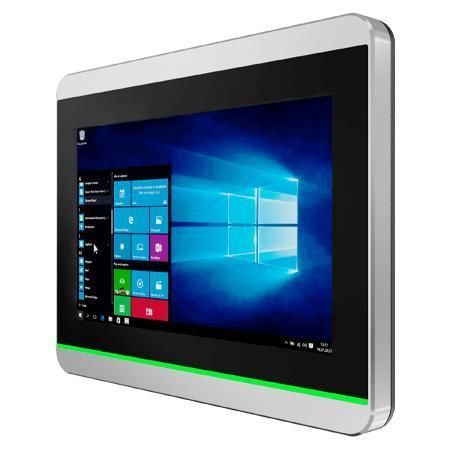

Панельный ПК с мультисенсорным экраном W07IP3S-PCT1AC-POE

с емкостным сенсорным экраном PCAP7"1024x600

Обзор
Winmate W07IP3S-PCT1AC-POE — 7" HMI панельный ПК серии S на базе Intel® Pentium® N4200 (Apollo Lake). Предназначен для управления станками, заводской автоматизации и компактных операторских мест, сочетает тонкий корпус, бесшумную безвентиляторную конструкцию и фронтальную защиту IP65. Доступны конфигурации с PoE PD, RGB индикацией, HF RFID и фронтальной камерой.

Ключевые характеристики

• 7" 1024 x 600 projected capacitive (PCAP) мультисенсорный дисплей
• Процессор Intel® Pentium® N4200 (1.1 GHz, turbo до 2.5 GHz)
• Безвентиляторная конструкция для тихой и энергоэффективной работы
• Двойной контроллер Ethernet Intel® (один порт опционально с PoE PD, IEEE 802.3at до 25 W)
• Встроенная RGB LED индикаторная панель (программируемая)
• Фронтальная защита IP65, корпус в целом IP22
• Опциональная фронтальная камера 2 MP и HF RFID считыватель 13.56 MHz

Особенности продукта
PoE PD упрощает монтаж, обеспечивая данные и питание по одному кабелю, что позволяет централизованно управлять электропитанием в распределённых установках HMI. Тонкий корпус S‑series (примерно на 35% тоньше традиционных панельных ПК) имеет плоскую переднюю поверхность для лёгкой очистки. PCAP‑стекло устойчиво к царапинам и поддерживает 4‑точечный мультитач. RGB‑полоса обеспечивает удалённую визуальную индикацию состояния, HF RFID применяется для ограниченного контроля доступа и идентификации операторов.

Системные спецификации

• Процессор: Intel® Pentium® N4200 (1.1 GHz, Turbo до 2.5 GHz)
• Память: 4 GB DDR3L по умолчанию (8 GB опция)
• Хранение: 128 GB SSD по умолчанию; опции 256/512 GB, 1 TB; 1 x M.2 2242 B‑key (SATA III)
• Ethernet контроллер: 2 x Intel® Ethernet Controller (некоторые варианты 2.5 Gbps)
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64‑bit) опция; Linux дистрибутивы опция

Дисплей

• Размер: 7.0 дюймов
• Сенсор/стекло: Projected capacitive multi‑touch (PCAP), 4‑точечный
• Разрешение: 1024 x 600
• Яркость панели: 320 nits (в некоторых источниках указаны другие значения)
• Контраст: указано 1000:1 (в разных описаниях может варьироваться)
• Углы обзора: 75/75/75/70
• Активная область: 153.6 x 90 mm

Механика

• Габариты: 189.4 x 145.4 x 39.8 mm
• Вырез: 175.5 x 131.5 mm
• Вес: около 1.0 kg
• Крепление: настенный монтаж по умолчанию; VESA опция
• Корпус: металлический

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсата
• Рабочая температура: 0 °C–50 °C
• Температура хранения: -10 °C–60 °C (в некоторых источниках -20 °C)
• Степень защиты: фронт IP65, общая IP22

Сертификация

• CE
• FCC

Порты I/O и расширение

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• Серийный: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x RJ45 (в некоторых вариантах 2.5 Giga); один порт опционально PoE PD (IEEE 802.3at, 25 W)
• Аудио: 1 x динамик
• Видео: HDMI 1.4 опционально
• Расширение: 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Питание: 1 x 12V DC через 3‑пиновый клеммник

Питание

• Номинал: стандарт 12V DC; опции 9–36V
• Адаптер: 12V 50W указан
• PoE: PoE PD по стандарту IEEE 802.3at (до 25 W)

Аксессуары

• В комплекте / доступно: адаптер 100–240V AC→DC, сетевой кабель, переходники клеммника, open‑wire кабели, VESA винты
• Опционально: VESA настольная подставка, фронтальный настенный монтажный комплект, VESA кронштейн

Технические характеристики

• Модель: W07IP3S-PCT1AC-POE
• Бренд: Winmate
• Процессор: Intel® Pentium® N4200 (до 2.5 GHz)
• ОЗУ: 4 GB DDR3L по умолчанию (8 GB опция)
• Хранение: 128 GB SSD по умолчанию; до 1 TB опция (M.2 2242)
• Дисплей: 7.0" PCAP мульти‑тач, 1024 x 600
• Ethernet: Dual Intel® Ethernet (один порт PoE PD опционально, IEEE 802.3at 25 W)
• Фронтальная защита: IP65
• Корпус: металл, безвентиляторный дизайн
• Габариты: 189.4 x 145.4 x 39.8 mm; Вес: ~1.0 kg
• Крепление: настенный по умолчанию; VESA опция
• Безопасность: TPM 2.0
• Сертификаты: CE, FCC
