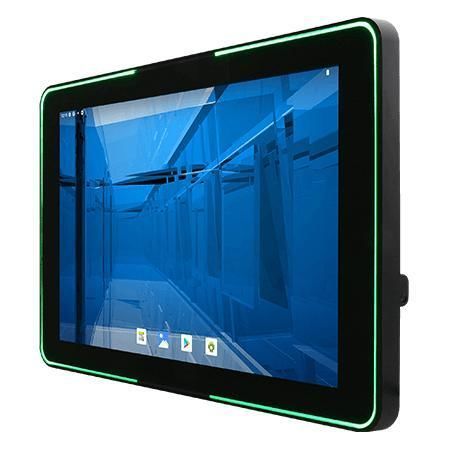

Панельный ПК с сенсорным экраном W10IM3S-PCH2LB-PoE

с многоточечным сенсорным экраномс емкостным сенсорным экраном PCAP10,1"

Обзор
Winmate W10IM3S-PCH2LB-PoE — 10,1‑дюймовый HMI панельный ПК серии S на базе ARM A53 для управления станками, заводской автоматизации и операторских интерфейсов. Оснащён 1280×800 P‑CAP мультисенсорным дисплеем, поддержкой PoE и встроенной RGB световой панелью по периметру. Опциональный HF RFID‑ридер (13.56 MHz) и поддержка Android/Linux делают устройство подходящим для систем контроля доступа, бронирования переговорных и промышленных HMI‑решений.

Ключевые характеристики

• 10,1" 1280×800, проекционно‑ёмкостный multi‑touch (P‑CAP)
• Поддержка PoE (PD IEEE 802.3at, 25 W)
• Встроенная RGB светодиодная панель для 360° индикации статуса
• Опциональный HF RFID‑ридер (13.56 MHz)
• Тонкий true‑flat дизайн для лёгкой уборки и публичных установок
• Поддерживает Android (по умолчанию) или Linux (опция)

Дизайн и подключение
Серия S имеет плоскую переднюю панель без кромок для улучшенной эстетики и простоты обслуживания. PoE обеспечивает передачу данных и питания по одному кабелю, упрощая монтаж и централизованное управление электропитанием. Интегрированная световая панель даёт визуальную индикацию состояния, опциональный RFID‑ридер обеспечивает безопасный доступ и идентификацию.

Надёжность и условия эксплуатации
Передняя панель имеет степень защиты IP65 от пыли и брызг. Устройство соответствует требованиям MIL‑STD‑810H по ударам и вибрации (см. тех. характеристики), что обеспечивает надёжную работу в тяжёлых промышленных условиях.

Сертификации

• Front IP65
• MIL‑STD‑810H
• FCC
• CE

Технические характеристики

• Дисплей — Размер: 10.1 inches; Touch/Glass: Projected Capacitive Multi Touch; Разрешение: 1280×800; Яркость: 350 nits; Контраст: 800:1; Углы обзора: 85/85/85/85; Активная область: 216.96×135.6 mm
• Система — Процессор: ARM A53 (Quad Core 2.0 GHz); ОЗУ: 4 GB LPDDR4; Память: 32 GB eMMC onboard; ОС: Android 11 (по умолчанию, обновляем до Android 13); Linux Yocto 5.15.47 с QT 5.15 и Ubuntu Server 22.04 (опции)
• Подключение — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; Сериал: 1×RS232/422/485 (по умолчанию RS232); Видео: 1×Micro HDMI (опционально); SD: 1×Micro SD (max 32 GB); Аудио: 1×Speaker
• Механика — Габариты: 265×173×38 mm; Вырез (cut out): 250×159 mm; Вес: 1.2 kg; Крепление: Panel mount, VESA; Корпус: пластиковая передняя рамка, металлическая задняя крышка; Охлаждение: бесшумный fanless
• Окружающая среда — Влажность при эксплуатации: 10%–90% RH без конденсации; Температура эксплуатации: 0°C–50°C; Хранение: -20°C–60°C; Удар/вибрация: методы MIL‑STD‑810H
• Питание и аксессуары — Питание: 12V DC Terminal Block (по умолчанию), опция 9–36V; Адаптер: 12V 50W; PoE (PD): IEEE 802.3at (25 W); Аксессуары: AC‑DC адаптер, сетевой кабель, кабель‑адаптер Terminal Block, open wire кабель, монтажные винты VESA
