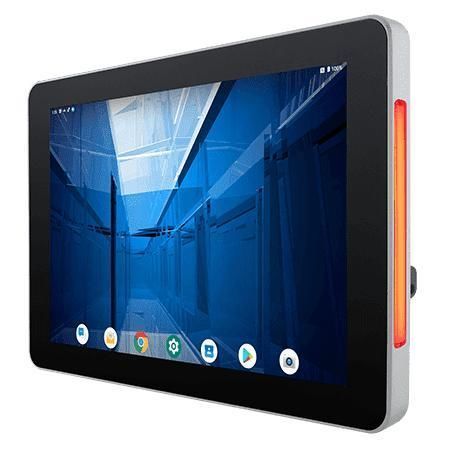

Панельный ПК с многоточечным сенсорным экраном W10IM3S-PCH2AC-POE

с емкостным сенсорным экраном PCAPсенсорный10,1"

Обзор
Winmate W10IM3S-PCH2AC-POE — 10,1-дюймовый HMI панельный ПК серии S на базе ARM A53, разработанный для управления машинами, заводской автоматизации и интерфейсов оператора. Устройство оснащено передней панелью с защитой IP65, бесшумным (безвентиляторным) охлаждением и очень низким энергопотреблением. Поддерживается PoE, опционально доступна фронтальная 2 МП камера и HF RFID ридер, встроена RGB LED-индикация, поддерживаются ОС Android и Linux.

Ключевые особенности

• 10,1" 1280 x 800 с проекционно-емкостным мультитачем (P-CAP)
• Бесшумная система охлаждения и крайне низкое энергопотребление
• Поддержка Power over Ethernet (PoE)
• Опциональная фронтальная камера 2 МП
• Опциональный HF RFID считыватель (13,56 MHz)
• Тонкий современный дизайн для бронирования залов, контроля доступа и информационных площадок
• Передняя панель IP65 — защита от пыли и брызг
• Встроенная RGB LED световая полоса
• Поддержка Android или Linux

Power over Ethernet
W10IM3S-PCH2AC-POE поддерживает PoE (PD) согласно IEEE 802.3at (25 W), что позволяет передавать данные и питание по одному кабелю, упрощая установку и централизованное управление питанием в системах контроля доступа и промышленной автоматизации.

Дизайн
Серия S имеет тонкий true-flat корпус (примерно на 35% тоньше традиционных панельных ПК), что облегчает очистку и снижает накопление пыли на кромках, подходя для современных интерьеров и экстерьеров.

P-Cap сенсор
Проекционно-емкостный сенсор с защитным стеклом поддерживает мультитач (4 точки), устойчив к царапинам и обеспечивает надёжную работу при управлении пальцем и удобство для пользователя.

LED-полоса и HF RFID
Встроенная RGB LED-полоса (выбор цвета) отображает состояние машины/процесса на расстоянии и экономит энергию, позволяя экрану быть выключенным. Опциональный HF RFID/NFC обеспечивает ограниченный доступ только для авторизованного персонала.

Передняя панель IP65
Передняя панель имеет степень защиты IP65, что обеспечивает защиту от проникновения пыли и водяных брызг в промышленных условиях.

Сертификация

• CE
• FCC

Технические характеристики

• Дисплей: 10.1 дюйма; Projected Capacitive Multi-Touch; Разрешение 1280 x 800; Яркость 350 нит; Контраст 800:1; Углы обзора 85/85/85/85; Активная область 216.96 x 135.6 мм.
• Система: Процессор ARM A53 (Quad Core 2.0 GHz); Память 4 GB LPDDR4; Память eMMC 32 GB; ОС: Android 11 (по умолчанию, обновляем до Android 13); опционально Linux Yocto 5.15.47 с Qt 5.15 и Linux Ubuntu Server 22.04; WLAN/BT опционально; RFID HF 13.56 MHz (опционально); Встроенная RGB LED-полоса с обеих сторон.
• Механика: Габариты 264 x 173 x 36 мм; Вырез (cut out) 250 x 159 мм; Вес 1.2 кг; Крепление: Panel mount и VESA; Корпус металлический; Охлаждение: безвентиляторное.
• Окружающая среда: Рабочая влажность 10%–90% RH без конденсации; Рабочая температура 0°C–50°C; Температура хранения -20°C–60°C; Удары: MIL-STD-810H Method 516.8 Procedure I; Вибрации: MIL-STD-810H Method 514.8 Procedure I; Передняя панель IP65.
• Сертификация: CE, FCC.
• Порты I/O: USB 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485 (по умолчанию RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI output (опционально); 1 x Speaker; 1 x Micro SD слот (макс 32 GB).
• Питание: По умолчанию 12 V DC через клеммную колодку; опция 9~36 V; Адаптер 12 V 50 W; PoE PD согласно IEEE 802.3at (25 W).
• Камера: Фронтальная 2 MP (опционально).
• Аксессуары: AC 100~240 V → DC адаптер; кабель питания; переходник с клеммной колодки на 2.5Ø female; open wire кабель с клеммным разъёмом; VESA винты; руководство.
