Панельный ПК с емкостным сенсорным экраном PCAP W10IP3S-PCH2AC-POE

сенсорныйс мультисенсорным экраном10,1"

Обзор

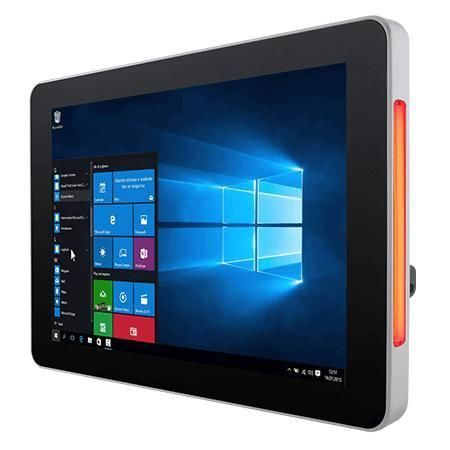

Winmate W10IP3S-PCH2AC-POE — 10,1‑дюймовый HMI панельный ПК серии S на базе Intel Pentium N4200. Предназначен для управления станками, автоматизации производства и операторских интерфейсов. Оснащён 1280×800 PCAP мультисенсорным дисплеем, бесшумным (fanless) охлаждением, двойным Ethernet с поддержкой PoE, RGB‑индикаторами по бокам и фронтальной панелью с защитой IP65.

Ключевые особенности

• 10,1 дюйма 1280×800 PCAP мульти‑тач (4 точки)
• Процессор Intel Pentium N4200
• Безвентиляторная конструкция, низкое энергопотребление
• Двойной Ethernet (один порт поддерживает PoE PD, IEEE 802.3at, 25 W)
• Встроенные RGB LED‑полосы состояния по обеим сторонам
• Фронтальная панель IP65
• Опции: фронтальная камера 2 MP, HF RFID считыватель (13.56 MHz)
• Крепление: настенное по умолчанию; опции VESA и настольных подставок

Power over Ethernet (PoE)
Поддержка PoE PD (IEEE 802.3at, 25 W) обеспечивает передачу данных и питания по одному кабелю, упрощая монтаж и позволяя централизованно управлять питанием для систем контроля доступа и промышленной автоматизации.

Дизайн
Часть семейства S‑series: тонкий профиль и ровная фронтальная панель упрощают очистку и интеграцию в современные панели управления и информационные стойки.

P‑Cap Touch
Устойчивое к царапинам стекло защищает экран и поддерживает надёжную 4‑точечную проекционно‑ёмкостную мультисенсорную работу пальцами.

LED‑полосы и HF RFID/NFC
Программируемые RGB LED‑полосы отображают состояние оборудования визуально. Опция HF RFID/NFC (13.56 MHz) обеспечивает ограниченный контроль доступа и идентификацию пользователей.

Фронтальная панель IP65
Фронтальная часть корпуса имеет степень защиты IP65 от пыли и брызг, что подходит для жёстких промышленных условий.

Сертификации

• Фронт IP65
• CE
• FCC

Технические характеристики

• Дисплей
  • Размер: 10,1 дюйма
  • Тач / стекло: Projected capacitive multi‑touch (P‑CAP), 4‑точки
  • Разрешение: 1280 × 800
  • Яркость: 350 nits (опция 1000 nits)
  • Контраст: 800:1
  • Активная область: 216.96 × 135.6 мм
• Система
  • Процессор: Intel Pentium N4200 1.1 GHz (до 2.5 GHz)
  • Память: 1 × SO‑DIMM DDR3L 1600 MHz, 4 GB стандартно; 8 GB опция
  • Хранение: M.2 2242 SSD 128 GB стандарт; 256/512 GB, 1 TB опция (SATA III)
  • Ethernet контроллер: 2 × Intel (до 2.5 Gbps)
  • Безопасность: TPM 2.0
• Механика
  • Габариты: 263.48 × 172 × 35.7 мм
  • Вырез (cut‑out): 250 × 159 мм
  • Вес: ~1.2 кг
  • Корпус: металлический, бесшумный дизайн
• Окружающая среда
  • Рабочая влажность: 10%–90% RH, без конденсации
  • Рабочая температура: 0 °C до 50 °C
  • Температура хранения: -10 °C до 60 °C
• Порты I/O
  • USB: 2 × USB 3.2 Gen2x1 Type‑A
  • Серийный: 1 × RS232/422/485 (по умолчанию RS232)
  • LAN: 2 × 2.5 Giga LAN RJ45 (один порт PoE PD‑совместимый)
  • Видео: HDMI 1.4 (опция)
  • Аудио: 1 × динамик
  • Расширение: M.2 2242 B‑key (SATA SSD), M.2 2230 E‑key (Wi‑Fi)
  • Питание: 1 × 12 V DC, 3‑pin клеммник
• Питание
  • Номинал: 12 V DC (9–36 V опция)
  • Адаптер: 12 V 50 W
  • PoE: PoE PD по стандарту IEEE 802.3at (25 W)
• Комплектация
  • В комплекте: адаптер 100–240 V AC→DC, кабель питания, адаптер для клеммника, open‑wire кабель с клеммным разъёмом, VESA винты, диск с драйверами и руководство
  • Опции: VESA настольная подставка, фронтальный настенный комплект, комплект настенного монтажа для стекла, комплект крепления VESA
