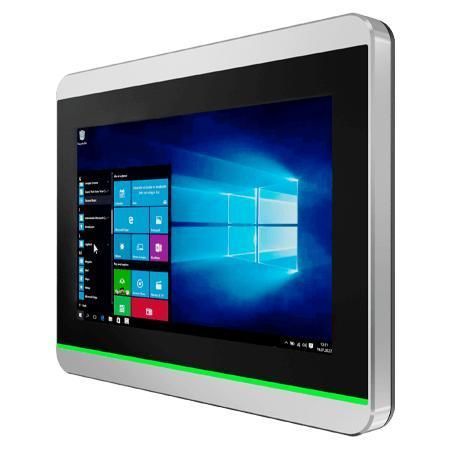

Панельный ПК с мультисенсорным экраном W07IP3S-PCO1AC-POE

с емкостным сенсорным экраном PCAP7"1024x600

Обзор
Winmate W07IP3S-PCO1AC-POE — 7.0-дюймовый HMI панельный ПК серии S, разработанный для управления станками, заводской автоматизации и интерфейсов операторов. Оснащён процессором Intel® Pentium® N4200, бесшумным (fanless) охлаждением, ярким PCAP-дисплеем и опциями модульных периферийных устройств (PoE, камера, HF RFID). Передняя панель имеет защиту IP65.

Ключевые характеристики

• 7.0 дюйма 1024 x 600 Projected Capacitive (PCAP) мультисенсорный дисплей, 1000 nits
• Процессор Intel® Pentium® N4200 (Apollo Lake)
• Бескуллерная конструкция, низкое энергопотребление
• Двойной Ethernet (2 x контроллера Intel®, 2.5 GbE), один порт с опцией PoE PD (IEEE 802.3at, 25 W)
• Встроенная RGB LED статусная световая панель (с обеих сторон)
• Передняя панель IP65
• Опциональная фронтальная камера 2 MP и HF RFID считыватель 13.56 MHz
• Поддержка TPM 2.0
• Опции ОС: Windows 10 IoT Enterprise или Linux

Особенности и области применения

• PoE объединяет передачу данных и питание по одному кабелю, упрощая установку для киосков, систем контроля доступа и удалённых HMI
• Тонкий true-flat дизайн облегчает очистку в промышленных и общественных помещениях
• PCAP-стекло устойчиво к царапинам и поддерживает 4-точечный мультитач для удобной эксплуатации
• RGB световая панель и HF RFID позволяют реализовать визуальную индикацию состояния и ограниченный контроль доступа

Сертификации

• Передняя панель IP65
• CE
• FCC

Технические характеристики

• Модель: W07IP3S-PCO1AC-POE
• Бренд: Winmate
• Процессор: Intel® Pentium® N4200 1.1 GHz (до 2.5 GHz)
• ОЗУ: 4 GB DDR3L (по умолчанию); 8 GB опционально
• Память: 128 GB SSD стандарт; опции 256 GB / 512 GB / 1 TB (M.2 2242 SATA)
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 GbE RJ45)
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64-bit) опция; Linux Ubuntu опция
• WLAN / BT: опция через M.2 2230 E-Key
• RFID: HF 13.56 MHz (опция)
• Дисплей: 7.0" PCAP Multi-Touch; разрешение 1024 x 600; яркость 1000 nits; контраст 700:1; углы обзора 75/75/75/70; активная область 153.6 x 90 mm
• Габариты: 189.4 x 145.4 x 39.8 mm; вырез (cut out) 175.5 x 131.5 mm
• Вес: около 1.0 kg
• Крепление: настенное (стандарт); VESA опция
• Корпус: metal housing
• Рабочая влажность: 10%–90% RH без конденсации
• Рабочая температура: 0 °C до 50 °C
• Температура хранения: -10 °C до 60 °C (в некоторых источниках -20 °C до 60 °C)
• Степень защиты: передняя панель IP65 (корпус IP22)
• Сертификации: CE, FCC
• Порты I/O: 2 x USB 3.2 Gen2x1 Type-A; 1 x RS232/422/485 (по умолчанию RS232); 2 x LAN (один порт PoE PD опционально); 1 x HDMI 1.4 опция; 1 x динамик
• Расширение: 1 x M.2 2242 B-key (SATA SSD); 1 x M.2 2230 E-key (Wi‑Fi)
• Питание: 1 x 12 V DC 3-pin terminal block (адаптер 12 V 50 W в комплекте); опция 9–36 V
• PoE: PoE PD IEEE 802.3at (25 W)
• Комплект поставки: адаптер 100–240 V AC → DC, сетевой шнур, адаптерный кабель terminal block, open wire кабель с терминалом, VESA винты, драйвер CD и руководство
• Доп. аксессуары: VESA desk stand, front side wall mount kit, VESA bracket mounting kit
