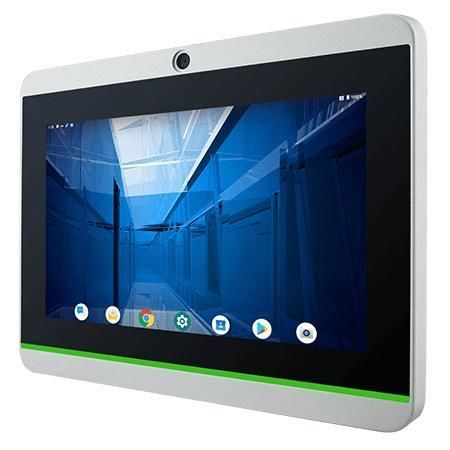

Панельный ПК с мультисенсорным экраном W07IQ3S-PCT1AC-POE

с емкостным сенсорным экраном PCAP7"1024x600

Обзор
Winmate W07FA3S-PCT1AC-POE — 7-дюймовый промышленный HMI панельный ПК серии S (NXP i.MX6), предназначенный для управления станками, автоматизации производства и интерфейсов операторов. Оснащён проекционно-ёмкостным мультитач-дисплеем, бесшумной (fanless) малопотребляющей конструкцией, встроенной RGB LED-индикаторной полосой и поддержкой PoE; доступны опции HF RFID и фронтальной камеры для контроля доступа, терминалов бронирования и индикации состояния.

Ключевые особенности

• 7.0" проекционно-ёмкостный (PCAP) мультитач, разрешение 1024 x 600
• Бескуллерный дизайн с очень низким энергопотреблением
• Встроенная RGB LED-полоска для индикации статуса
• Поддержка PoE (IEEE 802.3at, PD)
• Опциональная фронтальная камера 2 MP
• Опциональный HF RFID считыватель (13.56 MHz)
• Тонкий герметичный фронт (Front IP65) для терминалов бронирования и контроля доступа

Система и дисплей

• Размер дисплея: 7.0 inches
• Сенсор / стекло: Projected Capacitive Multi Touch Screen (PCAP)
• Разрешение: 1024 x 600
• Яркость панели: 320 nits
• Контрастность: 1000:1
• Угол обзора: 75, 75, 75, 70
• Активная область: 153.6 x 90 mm
• Процессор: NXP i.MX6 Dual Core 1.0 GHz
• Память: 1 GB (стандарт), 2 GB (опция)
• Хранение: eMMC 16 GB (стандарт), eMMC 32 GB (опция)
• Опции ОС: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• Опционально: WLAN / Bluetooth

Габариты и механика

• Габариты (Ш x В x Г): 189.4 x 145.4 x 39.8 mm
• Вырез (cut out): 175.5 x 131.5 mm
• Вес: 1.0 kg
• Крепление: настенный монтаж (по умолчанию), опция VESA
• Корпус: metal housing
• Охлаждение: fanless design

Окружающая среда и защита

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C
• Защита фронта: IP65

Сертификации

• CE
• FCC

Подключения и I/O

• USB: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A
• Сериальный порт: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 1 x RJ45 с PoE (PD, IEEE 802.3at)
• Видео: 1 x Micro HDMI (опц.)
• Аудио: 1 x Speaker
• Кардридер: 1 x Micro SD слот
• Расширение: 1 x mPCIe слот (для half-size Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Вход питания: 1 x 12V DC, 2-pin terminal block

Питание и аксессуары

• Питание: 12V DC через клеммный блок
• Адаптер: 12V 50W (в комплекте / опция)
• PoE: PoE PD в соответствии с IEEE 802.3at (25 W)
• В комплекте: адаптер 100~240V AC→DC, сетевой кабель, адаптер terminal block→2.5Ø female, открытый провод с клеммным разъёмом, VESA винты, драйвер CD и руководство
• Опциональные аксессуары: VESA настольная подставка, фронтальный настенный монтажный комплект, монтажный комплект VESA

Технические характеристики

• Модель: W07FA3S-PCT1AC-POE
• Бренд: Winmate
• Дисплей: 7.0" PCAP, 1024 x 600, активная область 153.6 x 90 mm
• Яркость / Контраст / Углы: 320 nits / 1000:1 / 75,75,75,70
• Процессор: NXP i.MX6 Dual Core 1.0 GHz
• ОЗУ: 1 GB (стандарт) / 2 GB (опция)
• Память: eMMC 16 GB (стандарт) / 32 GB (опция)
• ОС: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (опции)
• Интерфейсы: USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Питание: 12V DC (terminal block) и PoE PD IEEE 802.3at (25 W)
• Габариты / Вес: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Монтаж: настенный (стандарт), VESA опция
• Защита: фронт IP65
• Опции: фронтальная камера 2MP, HF RFID 13.56 MHz, WLAN/BT (опц.)
• Сертификаты: CE, FCC
