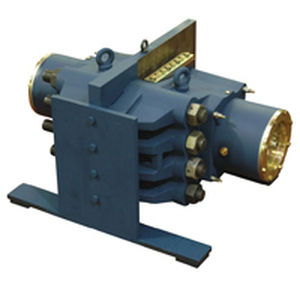

Дисковый тормозной суппорт VMS series

Суппорт дискового тормоза Twiflex VMS3-SPS состоит из двух модулей, прикрепленных болтами к центральной монтажной пластине, толщина которой на 12 мм больше толщины тормозного диска. Минимальная толщина диска - 38 мм, минимальный диаметр диска - 1500 мм, максимальный не ограничен, за исключением практических ограничений. Основанный на разработке более раннего дискового тормоза Twiflex VMS2-SP, суппорт VMS3-SPS обеспечивает значительное увеличение тормозного усилия при аналогичных размерах. Бесконечный усталостный ресурс (>2 x 106 циклов) достижим для большинства устройств при воздушном зазоре 3 мм, указанном в таблице, и возможен при уменьшении этого параметра для тормозов с более высоким номиналом - свяжитесь с Twiflex для получения дополнительной информации. Эффективный радиус диска = фактический радиус (м) - 0,155 м. Суппорт дискового тормоза серии VMS2 Суппорт дискового тормоза Twiflex VMS2 состоит из двух модулей, прикрепленных болтами к центральной монтажной пластине, толщина которой на 12 мм больше толщины тормозного диска. Минимальная толщина диска - 38 мм, минимальный диаметр диска - 1500 мм, максимальный диаметр не ограничен, за исключением практических ограничений. Обычно на диск устанавливается один или два суппорта, расположенных под любым углом по периферии, но их количество может быть увеличено в зависимости от размера диска. Эффективный радиус диска = фактический радиус (м) - 0,155 м. Суппорт дискового тормоза серии VMSDP Подобно дисковому тормозу Twiflex VMS2, суппорт VMS-DP состоит из 2 пружинных модулей, на этот раз установленных в общем корпусе для формирования "активной" стороны плавающего тормозного суппорта. Такое расположение позволяет узлу выдерживать осевое перемещение диска на ±10 мм. Минимальный диаметр диска составляет 4500 мм, максимальный не ограничен, за исключением практических ограничений. Толщина диска для стандартного суппорта варьируется от 117 до 130 мм, при этом монтажная скоба обрабатывается соответствующим образом.
