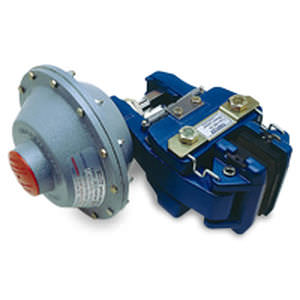

Дисковый тормозной суппорт MX series

сжатие с помощью пружиныэлектромагнитное разжимание

Серия суппортов дисковых тормозов Twiflex MX13, MX25, MX30 и MX40 подходит для использования с дисками толщиной 12,7 мм, 25,4 мм, 30 мм и 40 мм соответственно. Суппорт SMX подходит только для дисков толщиной 12,7 мм. Минимальный диаметр диска - 300 мм. Суппорты MX/SMX могут использоваться с любыми толкателями серии Twiflex и оснащены запатентованным звеньевым механизмом для обеспечения равномерного износа колодок. Обычно на один диск используется один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормозные суппорты могут располагаться под любым углом по периферии диска, но в идеале они должны быть установлены горизонтально (т.е. в положении "3 часа" или "9 часов"). Если угол установки суппорта превышает 10° от горизонтали, а также в случае применения на вертикальном валу, его следует оснастить наклонным монтажным комплектом или уравнительной тягой. Компания Twiflex предлагает ряд тормозных дисков (см. раздел "Диски и ступицы в сборе"). Для пневматической работы используйте сухой, отфильтрованный и несмазанный сжатый воздух. Пневматические тормоза требуют наличия управляющего клапана, управляемого либо вручную, либо пневматическим или электрическим сигналом. Показатели, приведенные на графиках, основаны на полностью приработанных и кондиционированных тормозных колодках с номинальным коэффициентом трения μ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) - 0,033 м.
