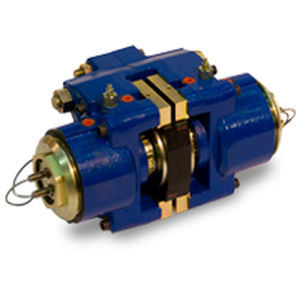

Дисковый тормоз VCS series

на пружинегидравлическое разжимание

Суппорт дискового тормоза Twiflex VCS Mk3 состоит из двух половин, или "модулей", и предназначен для использования с минимальной толщиной тормозного диска 20 мм. Модули устанавливаются с каждой стороны центральной монтажной пластины толщиной, равной толщине тормозного диска. Каждый модуль состоит из пакета пружин, обеспечивающих общее усилие зажима/торможения от 17 кН до 62 кН. Минимальный диаметр диска - 500 мм. Обычно на один диск приходится один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут быть расположены под любым углом по периметру диска. Компания Twiflex предлагает широкий ассортимент тормозных дисков (см. сборки дисков и ступиц) VCS-FL Суппорт дискового тормоза Twiflex VCS-FL является развитием стандартного узла VCS Mk3 и состоит из одного пружинного модуля, установленного на одной стороне тормозного диска, и "реактивной" противоположной половины. Эта уникальная компактная "плавающая" конфигурация тормоза обычно используется в условиях ограниченного пространства или для обеспечения чрезмерного осевого перемещения диска. Серия плавающих тормозов обеспечивает номинальную тормозную силу от 35 кН до 55 кН на тормоз. Минимальный диаметр диска - 500 мм. Как и в стандартном тормозе, обычно на один диск приходится один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут располагаться под любым углом по периметру диска, но в идеале они должны быть установлены горизонтально (т.е. в положении "3 часа" или "9 часов"). Номинальные значения тормозного усилия основаны на полностью приработанных и кондиционированных тормозных колодках с номинальным коэффициентом трения µ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex.
