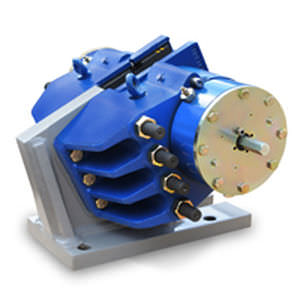

Дисковый тормоз VKSD

на пружинегидравлическое разжимание

Суппорт дискового тормоза Twiflex VKSD состоит из двух половин, или пружинных модулей, и подходит для использования с минимальной толщиной диска 20 мм. Модули устанавливаются с каждой стороны центральной монтажной пластины, толщина которой на 12 мм больше толщины тормозного диска. Минимальный диаметр диска - 1000 мм. Обычно на диск устанавливается один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут располагаться под любым углом по периметру диска, но в идеале они должны быть установлены горизонтально (т.е. в положении "3 часа" или "9 часов"). Ассортимент тормозных дисков доступен в компании Twiflex. Номинальное тормозное усилие достигается за счет комбинации различных пружин, прокладок и настроек воздушного зазора. Усталостная долговечность пружин зависит от номинала суппорта. Показатели, приведенные в таблице, основаны на полностью приработанных и кондиционированных тормозных колодках с номинальным коэффициентом трения _ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) - 0,095 м. Суппорт дискового тормоза VKSD-FL Суппорт дискового тормоза Twiflex VKSD-FL состоит из одного пружинного модуля, образующего "активную" сторону этого плавающего узла, и может использоваться в условиях ограниченного пространства или для обеспечения осевого смещения диска на ±6 мм. Номинальное тормозное усилие достигается за счет комбинации различных пружин, регулировок и воздушных зазоров. Усталостная долговечность пружин зависит от номинала суппорта. Показатели, приведенные в таблице, основаны на полностью приработанных и кондиционированных тормозных колодках с номинальным коэффициентом трения _ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) - 0,095 м.
