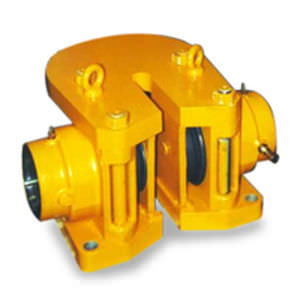

Дисковый тормозной суппорт VS series

сжатие с помощью пружиныгидравлическое разжимание

Суппорт дискового тормоза Twiflex VS состоит из двух модулей, закрепленных между U-образными верхней и нижней монтажными пластинами при помощи стяжных шпилек. Обычно на один диск используется один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут располагаться под любым углом по периферии, но в идеале они устанавливаются горизонтально (в положении "3 часа" или "9 часов"). Минимальный диаметр диска - 1000 мм, максимальный не ограничен, за исключением практических ограничений. Стандартный суппорт подходит для дисков толщиной от 38 мм до 50 мм - для дисков толще 50 мм проконсультируйтесь с Twiflex. Возможна установка тандемного суппорта с общей центральной монтажной пластиной; минимальный диаметр диска - 2000 мм. Номинальные характеристики, указанные в таблицах, основаны на полностью приработанных тормозных колодках с номинальным коэффициентом трения μ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) - 0,110 м. Примечание: Усталостная долговечность пружины зависит от номинала суппорта.
