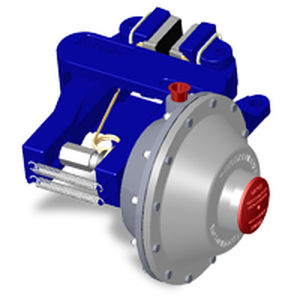

Дисковый тормоз MR

на пружинес пневматическим разжиманием

Суппорты дисковых тормозов серии Twiflex MR подходят для использования с дисками толщиной 12,7 мм или 25,4 мм. Минимальный диаметр диска - 250 мм. Минимальный диаметр диска для MR2 - 460 мм. Обычно на один диск устанавливается один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормозные суппорты могут быть расположены под любым углом по периферии диска, но в идеале они должны быть установлены горизонтально (т.е. в положении "3 часа" или "9 часов"). Если угол установки суппорта превышает 10° от горизонтали, или при использовании вертикального вала, он должен быть оснащен выравнивающей тягой. Компания Twiflex предлагает ряд тормозных дисков (см. раздел "Диски и ступицы в сборе"). Для пневматической работы используйте сухой, отфильтрованный и несмазанный сжатый воздух. Пневматические тормоза требуют наличия регулирующего клапана, управляемого либо вручную, либо пневматическим или электрическим сигналом. Показатели, приведенные на графиках, основаны на полностью приработанных и кондиционированных тормозных колодках с номинальным коэффициентом трения μ = 0,4. Дисковые тормоза Twiflex должны использоваться с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) - 0,03 м.
