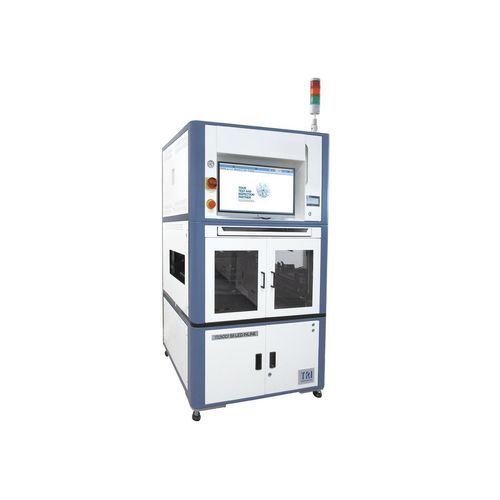

Тестер грузоподъемности TR5001 SII LED

рабочих характеристикнапряжениянепрерывности

Введение
Серия TR5001 SII LED от TRI — это ICT+FCT решение для массового тестирования светодиодного освещения. Поддерживает до 1080 тестовых каналов LED и обеспечивает многопоточное параллельное тестирование с до 4 независимыми ядрами. Встроенная авто-калибровка, само-диагностика и прочный интерфейс быстрой отсоединения (QDI) обеспечивают долгосрочную надежность, подходит для производственных линий автомобильного освещения.

Ключевые особенности

• Многопоточное параллельное тестирование (до 4 независимых ядер)
• Встроенный LED-анализатор с воспроизводимостью 1%
• Немультиплексная архитектура 1:1 по контакту
• Масштабируемость от MDA до ICT и функционального теста
• Высокая точность и высокая производительность
• До 1080 тестовых каналов LED (верх/низ: до 540/540)
• Прочный интерфейс Quick Disconnection Interface (QDI)
• Автоматическое позиционирование ширины конвейера
• Уведомления о прогибе и смещении платы

Технические характеристики тестера

• Аналоговые/гибридные точки тестирования: 2048
• Операционная система: ПК совместимый с Windows 10, USB
• Тип приспособления: Inline или Offline с долговечным QDI

Стандартные компоненты тестирования

• Аналоговое тестовое оборудование:
• 6-проводная измерительная коммутационная матрица
• Программируемые источники высокого напряжения/тока AC/DC и DC
• Измерение напряжения AC/DC и тока DC
• Измерение компонентов R/L/C

Встроенный LED-анализатор
Воспроизводимость: 1%
LED-каналы: до 1080 (вверху: до 540 / внизу: до 540)
Подключение приспособления: Quick Disconnection Interface (QDI)

Опциональные компоненты

• Аналоговое оборудование:
• TestJet — безвекторное определение обрыва
• Генератор произвольных сигналов
• Цифровое тестирование:
• Немультиплексная 1:1 архитектура по контакту с независимой настройкой уровня для каждого контакта
• Программирование Serial Test Controller (STC)
• Питания DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Программируемые DPS источники питания: DPS3514 (30Vmax / 5Amax / 100Wmax на канал, 4 канала на DPS); DPS3122 (30Vmax / 10Amax / 200Wmax на канал, 2 канала на DPS)
• Программируемые питания DUT: до 75 V / 8 A, 200 W макс. выход
• Включает тесты BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain и IEEE1149.6
• До 8 высокоскоростных последовательных портов, встроенная Flash, EEPROM, программирование MAC
• Система управления выходом: YMS 4.0

Обработка плат
Мин. размер PCB: 70 x 70 mm
Макс. размер PCB: 500 x 460 mm
Толщина PCB: 0.6 - 5 mm

Габариты и вес
INLINE (WxDxH): 900 x 1180 x 1887 mm* (без сигнальной башни; высота башни: 392 mm)
STANDALONE (WxDxH): 1200 x 950 x 1850 mm
Вес INLINE: 670 kg; Вес STANDALONE: 510 kg

Технические данные

• Brand: TRI (Test Research, Inc.)
• Model / Series: TR5001 SII LED Series
• Аналоговые/гибридные точки тестирования: 2048
• Макс. LED-тестканалов: до 1080 (вверху до 540 / внизу до 540)
• Воспроизводимость LED-анализатора: 1%
• Подключение приспособления: Quick Disconnection Interface (QDI)
• Тип приспособления: Inline или Offline с долговечным QDI
• Многопоточное параллельное тестирование: до 4 независимых ядер
• Немультиплексная 1:1 архитектура по контакту
• Опции питания DUT: несколько программируемых моделей DPS (см. опциональные компоненты)
• Стандартные аналоговые компоненты: 6-проводная матрица, программируемые AC/DC источники, измерение напряжения AC/DC и тока DC, измерение R/L/C
• Обработка плат: Min 70 x 70 mm; Max 500 x 460 mm; Толщина 0.6 - 5 mm
• Габариты INLINE: 900 x 1180 x 1887 mm* (без сигнальной башни)
• Габариты STANDALONE: 1200 x 950 x 1850 mm
• Вес INLINE: 670 kg; Вес STANDALONE: 510 kg
• ОС: ПК, совместимый с Windows 10, USB
• Система управления выходом: YMS 4.0
