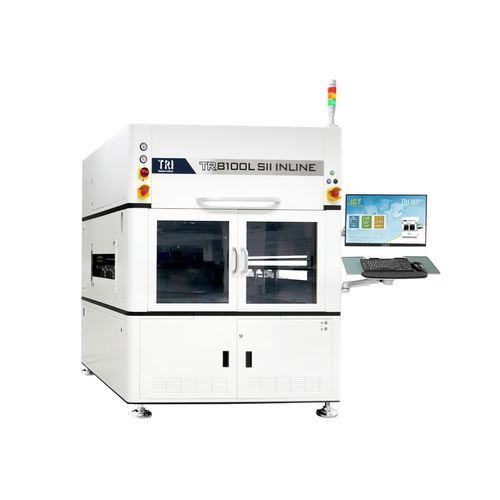

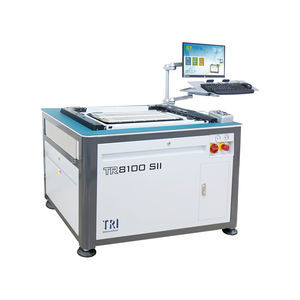

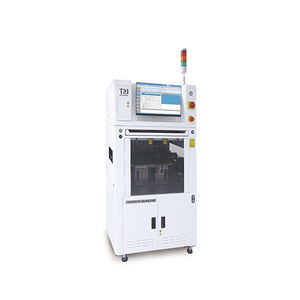

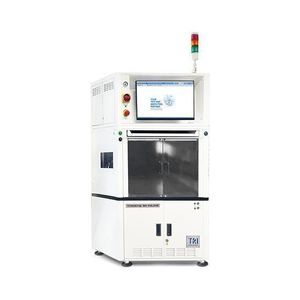

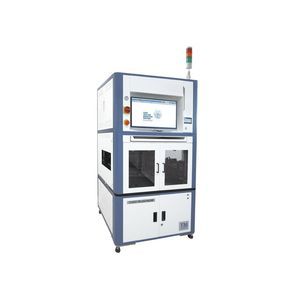

Тестер грузоподъемности TR8100 SII INLINE

рабочих характеристикнапряжениянепрерывности

Введение
TR8100 SII INLINE — это ICT и FCT тестер для плат с большим числом выводов, предназначенный для производства AI‑серверов, 5G и телеком‑электроники. Вакуумный фиксатор обеспечивает полный контакт выводов, а немультиплексная архитектура 1:1 поддерживает до 7056 точек тестирования, что ускоряет тестирование и разработку программ. Встроенная самодиагностика и совместимость с существующими модулями и приспособлениями TRI упрощают интеграцию и повышают надёжность работы.

Особенности

• ICT + FCT решение для большого числа выводов: до 7056 точек тестирования (без MUX, 1:1 архитектура).
• Высокое покрытие дефектов с аналоговыми и цифровыми измерениями.
• Тестирование низковольтных устройств и высокий пропуск тестов.
• Вакуумный фиксатор для быстрой и повторяемой обработки плат.
• Эргономичный доступ оператора и поддержка отладки фиксируемых приспособлений.
• Встроенная самодиагностика и авто‑калибровка через DMM.
• Интуитивный интерфейс с потоковым подходом для упрощённой разработки программ.

Технические характеристики тестера
Макс. точки тестирования: TR8100L SII INLINE: 3 584 точек. Опция: 7 056 точек
ОС: Microsoft® Windows 11
Тип приспособления: Вакуумный
Макс. размер PCB: TR8100L SII INLINE: 50 x 90 – 920 x 610 mm
Макс. вес PCB: 8 kg (стандарт), опция 15 kg
Макс. клиренс по высоте компонентов: Верх: 90 mm / Нижний: 30 mm / Край: 3 mm (опция 5 mm)
Высота конвейера: 900 – 970 mm

Стандартные компоненты тестирования

• Аналоговое тестовое оборудование:
• 6‑проводная матрица переключения измерений
• Программируемые источники высокого напряжения и тока AC/DC
• Измерение напряжения AC/DC, постоянного тока и частоты
• Измерение компонентов R/L/C
• Синтезированный генератор произвольных сигналов (AWG)
• TestJet для векторного обнаружения обрывов (без векторов)
• Цифровые тесты:
• Немультиплексная 1:1 архитектура с независимой установкой уровней на каждом выводе
• Питания DUT: фиксированные: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; программируемые: +0.2V~+20V@3A (2 комплекта), -3V~-20V@3A (2 комплекта)
• Поддержка и программирование onboard flash и EEPROM

Industry 4.0
Стандарты коммуникации: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Система управления выходностью: YMS 4.0 (опция)

Опциональные компоненты

• Аналоговые наборы переходников для приспособлений Teradyne, GenRad
• Программируемые источники питания APPS — до 75 V / 8 A / 200 W на канал
• BScan функции: Chain, Cluster, Virtual Nails, Virtual Chain и IEEE1149.6 тесты
• Программирование Serial Test Controller (STC)
• DPS программируемые источники питания DUT (различные модели и опции по каналам/мощности)
• ToggleScan тест и VregTestTM измерения многопоточной PWM

Системные требования
Питание: 200–240 VAC, однофазное, 50/60 Hz, 6 kVA
Функции питания: автоматическое обнаружение заземления и 50/60 Hz
Воздух: Сухой воздух 4–8 kg/cm2
Вакуум: мин. -0,86 bar (вытяжка 70 m3/h)

Габариты
ШxГxВ: TR8100L SII INLINE: 1550 x 1450 x 1870 mm
Вес: TR8100L SII INLINE: 1200 kg

Стандартные компоненты тестирования / Доп. примечания
Макс. размер PCB (пример): 50 x 90 – 920 x 610 mm
Варианты макс. точек тестирования: 3 584 (стандарт) / 7 056 (опция)

Характеристики / Технические спецификации

• Модель: TR8100 SII INLINE
• Макс. тестовые точки: 3 584 (TR8100L) / опция 7 056
• ОС: Microsoft® Windows 11
• Тип приспособления: Вакуумное
• Макс. размер PCB: 50 x 90 – 920 x 610 mm
• Макс. вес PCB: 8 kg (стандарт), опция 15 kg
• Клиренс компонентов: Верх 90 mm / Низ 30 mm / Край 3 mm (опция 5 mm)
• Высота конвейера: 900 – 970 mm
• Аналоговые функции: 6‑проводная матрица, программируемые AC/DC источники, R/L/C измерения, AWG, TestJet
• Цифровые функции: 1:1 немультиплексная архитектура, фиксированные и программируемые питания DUT
• Коммуникация: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Электропитание: 200–240 VAC, однофазное, 50/60 Hz, 6 kVA
• Воздух: Сухой воздух 4–8 kg/cm2
• Вакуум: мин. -0,86 bar; вытяжка 70 m3/h
• Габариты (ШxГxВ): 1550 x 1450 x 1870 mm
• Вес: 1200 kg
