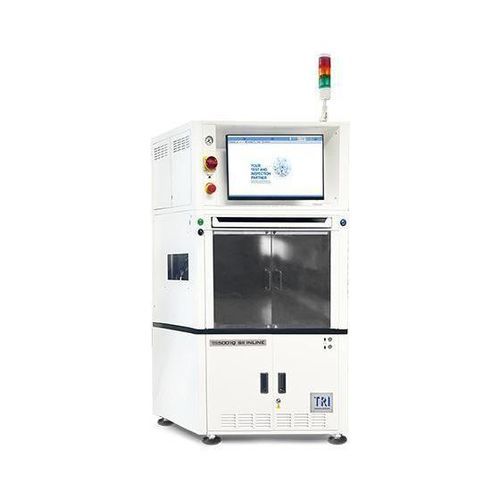

Тестер грузоподъемности TR5001 SII INLINE

рабочих характеристикдля сетинапряжения

Введение
TR5001 SII INLINE — это inline‑система параллельного ICT+FCT, разработанная для высокопроизводительного серийного тестирования. Она сочетает в себе многопоточное параллельное тестирование, SMEMA‑совместимый inline‑хендлер, прочный адаптер с быстрым отключением и встроенные функции автокалибровки и самодиагностики для обеспечения непрерывной работы и снижения нагрузки на оператора.

Ключевые характеристики

• Гибкий многопоточный параллельный тестер с поддержкой до 4 независимых ядер
• Serial Test Controller с до 8 портами, настраиваемыми на любой контакт
• Решение для ограниченного доступа и расширение функционального тестирования с использованием PXI‑модулей
• Встроенная самодиагностика и автоматическая калибровка (с поддержкой DMM)
• Высокоточные аналоговые/гибридные измерения и тестирование
• SMEMA‑совместимый inline‑хендлер для автоматизированной обработки плат
• Интуитивный интерфейс для разработки программ на основе потоков

Спецификации тестера

• Аналоговые/гибридные точки тестирования: 1 ядро – 3 456 (опции: 4 480); 2 ядра – 3 328 (опция: 4 096); 4 ядра – 4 096
• ОС: Microsoft® Windows 11
• Тип приспособления: Inline с Quick Disconnection Interface

Стандартные компоненты тестирования

• 6‑проводная измерительная коммутационная матрица
• Программируемые источники высокого напряжения и тока AC/DC
• Измерение напряжения AC/DC и тока DC
• Измерение компонентов R/L/C
• TestJet вектор‑независимое обнаружение обрывов
• Арбитрарный генератор сигналов

Industry 4.0
Стандарты связи: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Система управления выходом: YMS 4.0 (опционально)

Опционные компоненты

• Цифровое тестирование: немультиплексная архитектура 1:1 на контакт с независимой настройкой уровней по контакту
• Программирование Serial Test Controller (STC)
• Питание DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Программируемое питание (2 канала): 0.2–3 V@2 A макс или 3–24 V@3 A макс
• DPS программируемые источники DUT: DPS3514 (макс 30V / 5A / 100W на канал / 4 канала на DPS); DPS3122 (макс 30V / 10A / 200W на канал / 2 канала на DPS)
• Включает BScan chain, BScan cluster, BScan virtual nails, BScan virtual chain и тест IEEE1149.6
• До 8 высокоскоростных последовательных портов, встроенная Flash и EEPROM

Обработка плат
Мин. размер PCB: 50 x 50 mm
Макс. размер PCB: 510 x 510 mm

Требования к системе
Питание: 200–240 V, однофазное, 50/60 Hz, 3 kVA
Функции питания: автоматическое обнаружение заземления и автоматическое определение 50/60 Hz
Воздух: сухой воздух 4–8 kg/cm2

Габариты
ШxГxВ: 900 x 1200 x 1680 mm (высота сигнальной башни: 392 mm)
Вес: 687 kg

Примечания

• Разработан для высокопроизводительного inline ICT+FCT с параллельной многопоточной архитектурой
• SMEMA‑совместимый inline‑хендлер поддерживает автоматизированную inline‑работу
• Встроенная диагностика, автокалибровка и Quick‑Disconnect‑фиксация обеспечивают долгосрочную надёжность

Технические данные

• Модель: TR5001 SII INLINE
• Бренд: Test Research, Inc. (TRI)
• Аналоговые/гибридные точки тестирования: до 4 096 (4 ядра); доступны конфигурируемые опции
• ОС: Microsoft Windows 11
• Тип приспособления: Inline с Quick Disconnection Interface
• Диапазон размеров PCB: 50 x 50 mm – 510 x 510 mm
• Питание: 200–240 V, однофазное, 50/60 Hz, 3 kVA
• Воздух: сухой воздух 4–8 kg/cm2
• Габариты (ШxГxВ): 900 x 1200 x 1680 mm (сигнальная башня: 392 mm)
• Вес: 687 kg
