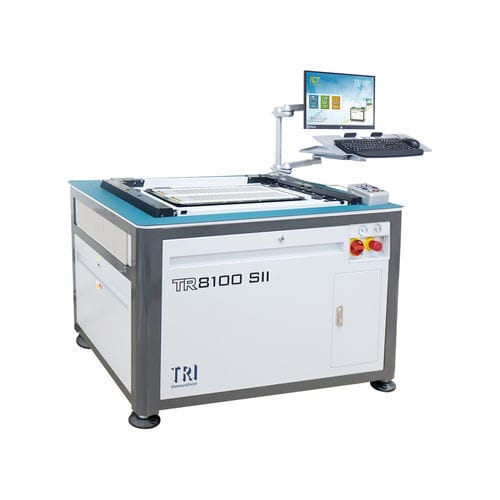

Тестер грузоподъемности TR8100 SII

рабочих характеристикнапряжениянепрерывности

Введение

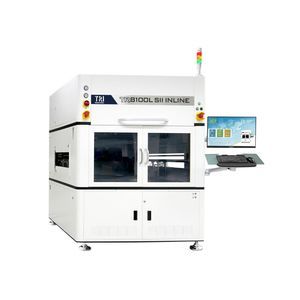

TR8100 SII — это in-circuit тестер (ICT), разработанный для высокопроизводительного и высокоточного тестирования крупных и сложных сборок печатных плат (PCBA). Предназначен для тестирования низковольтных устройств; вакуумная оснастка обеспечивает полный контакт контактов. Немультиплексная 1:1 по-контактная цифровая архитектура поддерживает до 11088 контактов (TR8100L SII), что ускоряет проведение тестов и упрощает разработку программ. Встроенная самодиагностика обеспечивает долговременную надежность в производстве.

Особенности

• Высокое покрытие дефектов благодаря вакуумной оснастке
• Оптимизация для тестирования низковольтных устройств и высокая скорость тестирования
• Встроенная самодиагностика для мониторинга доступности
• Высокоточные измерения и аналоговые тесты
• Удобный интерфейс для быстрого разработки программ
• Автокалибровка через встроенный DMM

Технические характеристики тестера
Макс. точки тестирования: TR8100 SII: 3584 (опция 7056); TR8100L SII: 11088
ОС: Microsoft® Windows 11
Тип оснастки: вакуумная (обеспечивает полный контакт контактов)
Макс. размер PCB: TR8100 SII: 790 × 640 мм; TR8100L SII: 990 × 640 мм

Стандартные тестовые компоненты

• Аналоговое оборудование
  • 6-проводная матрица переключения измерений
  • Программируемые источники напряжения и тока AC/DC высокой мощности
  • Измерение напряжения AC/DC, постоянного тока и частоты
  • Измерение компонентов R/L/C
  • Синтезированный генератор произвольных форм сигналов (AWG)
  • TestJet — бесвекторное обнаружение обрывов
• Цифровое тестирование
  • Немультиплексная 1:1 по-контактная архитектура с независимой настройкой уровня для каждого контакта
  • Питания DUT — фиксированные: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; программируемые: +0.2V~+20V@3A (2 набора), -3V~-20V@3A (2 набора)
  • Поддержка тестирования встроенных Flash и EEPROM

Industry 4.0
Стандарты связи: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Управление выходом: YMS 4.0 (опция)

Опциональные компоненты

• Аналог: комплекты конверсии оснастки для Teradyne, GenRad
• Цифровое: программируемые источники APPS (до 75 V/8 A/200 W на канал), BScan/chain/cluster/virtual nails тесты, IEEE1149.6, программирование STC
• Программируемые варианты питания DUT DPS:
  (1) DPS3514: 30 V max / 5 A max / 100 W max на канал — 4 CH на DPS
  (2) DPS3122: 30 V max / 10 A max / 200 W max на канал — 2 CH на DPS
  (3) SPS5450: 54 V max / 50 A max / 2400 W max на канал — 1 CH на стойку
• ToggleScan тест
• VregTest™: измерения частоты и скважности для каждой фазы мультифазного PWM

Системные требования
Питание: 200–240 V, однофазное, 50/60 Hz, 4 kVA
Функции питания: автоопределение заземления; автоопределение 50/60 Hz
Воздух: сухой воздух 4–8 kg/cm²
Вакуум: мин. -0,86 бар (-12,6 psi); вытяжка: 70 m³/h

Габариты
Ш×Г×В: TR8100 SII: 1150 × 850 × 800 мм; TR8100L SII: 1400 × 850 × 800 мм
Вес: TR8100 SII: 400 кг; TR8100L SII: 470 кг

Стандартные тестовые компоненты (сводка)

• Аналоговая матрица и программируемые источники
• Высокоточные измерения, измерение R/L/C, AWG
• Цифровая 1:1 немультиплексная архитектура, фиксированные и программируемые питания DUT
• Поддержка тестирования встроенной памяти

Технические спецификации

• Модель: TR8100 SII (также вариант TR8100L SII)
• Макс. точки тестирования: TR8100 SII: 3584 (опция 7056); TR8100L SII: 11088
• ОС: Microsoft® Windows 11
• Тип оснастки: вакуумная (полный контакт контактов)
• Макс. размер PCB: TR8100 SII: 790 × 640 мм; TR8100L SII: 990 × 640 мм
• Фиксированные питания DUT: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Программируемые питания DUT: +0.2V~+20V@3A (2 набора); -3V~-20V@3A (2 набора)
• Аналог: 6-проводная матрица, AC/DC источники, измерение частоты и R/L/C, синтезированный AWG
• Цифровое: немультиплексная 1:1 по-контактная архитектура с независимыми настройками уровней
• Опциональные модели DPS: DPS3514, DPS3122, SPS5450 (спецификации выше)
• Промышленная связь: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Требования к питанию: 200–240 V, однофазное, 50/60 Hz, 4 kVA
• Требования к воздуху: сухой воздух 4–8 kg/cm²
• Требования к вакууму: мин. -0,86 бар; вытяжка 70 m³/h
• Габариты (Ш×Г×В): TR8100 SII: 1150 × 850 × 800 мм; TR8100L SII: 1400 × 850 × 800 мм
• Вес: TR8100 SII: 400 кг; TR8100L SII: 470 кг
