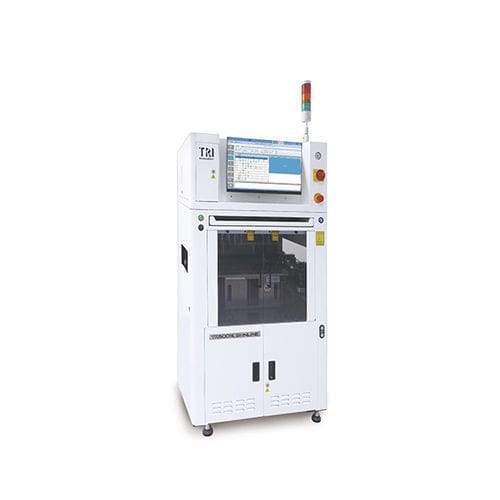

Тестер интегральной схемы TR5001E SII

для диагностикидля электронной промышленностианалоговый

Введение
TR5001E SII — автоматизированный in‑circuit и функциональный тестер, разработанный для тестирования плат (PCB) на производстве. Он объединяет MDA с настраиваемыми опциями ICT и функционального тестирования, что снижает вмешательство оператора и обеспечивает высокий пропускной режим. Платформа ICT оснащена встроенной авто‑калибровкой и самодиагностикой для долгосрочной надежности тестирования.

Особенности

• Модульный путь апгрейда: MDA → ICT → функциональный тест
• Встроенная самодиагностика и авто‑калибровка
• Высокая скорость и точность измерений и тестов
• Интуитивный интерфейс для быстрого разработки программ

Характеристики тестера
Аналоговые/гибридные точки тестирования: TR5001E SII: 3456
TR5001E SII INLINE: 2496
ОС: Microsoft® Windows 11
Тип оснастки: Inline или Offline (пресс‑тип); опция inline с долговечным интерфейсом быстрого отключения

Стандартные компоненты тестирования

• Аналоговое тестовое оборудование:
• 6‑проводная измерительная коммутационная матрица
• Программируемые источники высоковольтного и высокотокового AC/DC/DC
• Измерение напряжения AC/DC и тока DC
• Измерение компонентов R/L/C

Опциональные компоненты

• Аналоговое оборудование:
• TestJet — векторная‑независимая детекция обрыва цепи
• Генератор произвольных форм сигналов
• Цифровое тестирование:
• Немультиплексированная архитектура 1:1 на контакт с независимой установкой уровней по контакту
• Питания DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, −12 V@1 A, 24 V@3 A
• Программируемое питание (2 CH): 0.2–3 V@2 A макс. или 3–24 V@3 A макс.
• Опции DPS программируемых источников питания DUT:
  (1) DPS3514: 30 V макс / 5 A макс / 100 W макс на канал / 4 CH на DPS
  (2) DPS3122: 30 V макс / 10 A макс / 200 W макс на канал / 2 CH на DPS
  (3) APPS7508: 75 V макс / 8 A макс / 200 W макс
• Boundary scan: BScan chain/cluster/virtual nails/virtual chain тесты, IEEE1149.6
• Программирование на плате: Flash, EEPROM, MAC
• ToggleScan: комбинированная тестовая технология с BScan и вектор‑независимыми функциями для обнаружения обрывов/коротких замыканий контактов
• Система управления выходом: YMS 4.0
• Стандарты Industry 4.0: IPC‑Hermes‑9852, IPC‑CFX

Обработка плат
Макс. размер PCB:
TR5001E SII: Стандарт — 420 x 300 mm; Опция — 600 x 350 mm
TR5001E SII INLINE: Стандарт — 450 x 300 mm; Опция — 500 x 360 mm
Толщина PCB: 0.6–5 mm


Габариты
ШxГxВ:
TR5001E SII: 1000 x 900 x 1680–1700 mm
TR5001E SII INLINE: 900 x 900 x 1640 mm
Примечание: сигнальная башня не включена; высота сигнальной башни: 392 mm
Вес:
TR5001E SII: 200 kg
TR5001E SII INLINE: 480 kg

Стандартные компоненты тестирования / Прочее

• Включает MDA с настраиваемыми ICT и функциональными тестовыми возможностями
• Встроенная авто‑калибровка и самодиагностика
• Высокая скорость и точность измерений и тестов

Загрузки / Контент для участников
Пожалуйста, войдите в систему для доступа к контенту для участников (загрузки продукта доступны в разделе для участников).

Технические спецификации

• Модель: TR5001E SII
• Аналоговые/гибридные точки: 3456 (TR5001E SII); 2496 (TR5001E SII INLINE)
• ОС: Microsoft Windows 11
• Тип оснастки: Inline или Offline (Inline с долговечным интерфейсом быстрого отключения)
• Стандартное аналоговое оборудование: 6‑проводная матрица; программируемые AC/DC/DC источники; измерение напряжения AC/DC и тока DC; измерение R/L/C
• Опции: TestJet, генератор произвольных форм, DPS модули, Boundary Scan, программирование на плате, ToggleScan
• Yield Management: YMS 4.0
• Стандарты: IPC‑Hermes‑9852, IPC‑CFX
• Макс. размеры PCB, толщина, габариты и вес указаны выше
