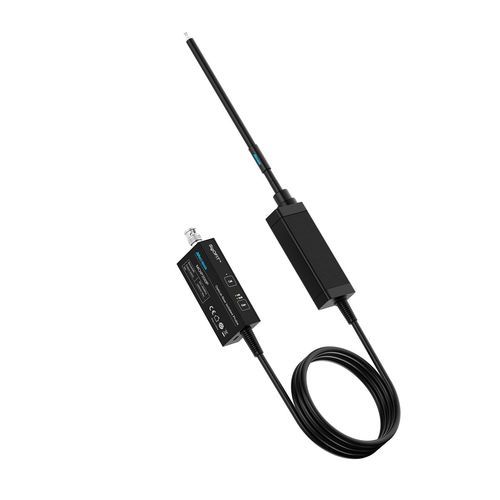

Micsig MOIP200P — волоконно-оптический изолированный зонд для осциллографа, предназначенный для дифференциальных и плавающих измерений напряжения в области силовой электроники и тестирования полупроводников. Обеспечивает полосу 200MHz с временем нарастания 1,75ns и высокую помехозащищенность по синфазе, обеспечивая полное гальваническое разделение в условиях высоковольтных и чувствительных измерений.

Ключевые характеристики

• Полоса 200MHz: 1,75ns время нарастания для надёжного захвата переходных процессов коммутации.
• Высокий CMRR: 180dB на постоянном токе, 122dB на 200MHz.
• 85kV гальваническая изоляция: класс изоляции 85kVpk для испытаний на высокое напряжение.
• Низкий шум и высокая точность: <0,3mVrms шум, 1% точность по DC, снижение дрейфа смещения на 0,1%.
• Модульные аттенюаторы: диапазон измерений 10mV–20kV с заменяемыми наконечниками и режимами 0dB/20dB.
• Низкая входная ёмкость: 1pF с короткими коаксиальными соединениями для минимизации нагрузки схемы.
• Непрерывная оптическая калибровка: компенсация оптической мощности и автоматическая калибровка для стабильных долгосрочных измерений.
• Стандартный интерфейс: BNC-выход, 2 м оптоволоконный кабель, питание DC 12V.

Области применения

• Валидация SMPS и DC-DC преобразователей
• Анализ форм сигналов для приводов и инверторов
• Тестирование IGBT и полупроводников широкого запрещённого промежутка
• Испытания изоляции высокого напряжения и системы среднего напряжения
• Диагностика EMC/ESD и проверка целостности сигналов

Технические характеристики
Полоса пропускания: 200MHz
Время нарастания: ≤1,75ns
CMRR: 180dB (DC), 122dB (200MHz)
Класс изоляции: 85kVpk
Входная ёмкость: 1pF
Шум (полная полоса): <0,3mVrms
Питание: DC 12V
Интерфейс: BNC
Диапазоны ослабления: 0dB / 20dB (модульные наконечники)
Диапазон измерений: 10mV–20kV (с аттенюаторными наконечниками)

Информация о заказе и производителе

• Номер артикула: OIP1011
• Производитель: Micsig
• Модель: MOIP200P
• Кабель: 2 м оптоволоконный кабель
• Типичное применение: испытательные стенды в лаборатории и производстве для силовой электроники
