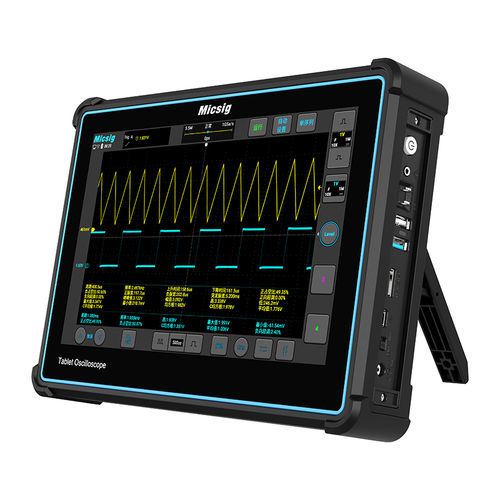

Аналоговый осциллограф TO1004

аналоговый/цифровойпереноснойнастольный

Обзор продукта
Micsig TO1004 — планшетный осциллограф 100 МГц для встроенной отладки, электронных испытаний, обучения и выездного обслуживания. Обеспечивает 4 аналоговых канала, до 1 GSa/s реальной частоты дискретизации и до 110 Mpts глубины памяти для точной фиксации быстрых переходных процессов и длительных сигналов.

Дисплей, портативность и питание
10,1" емкостный мультисенсорный дисплей (1280×800) с масштабированием жестами, перетаскиванием и касаниями для измерений. Встроенный аккумулятор Li-ion 7.4V/7500mAh с блокировкой питания для безопасной транспортировки. Вес ок. 1.9 кг с аккумулятором, подходит для лаборатории и работы в полевых условиях.

Подключение и хранение
Wi‑Fi и USB с дистанционным управлением через ПО для ПК или мобильное приложение (Android/iOS). HDMI-выход для проекции. 32 ГБ внутренней памяти для хранения форм сигналов, скриншотов и видео.

Анализ, декодирование и расширенные функции
Аппаратное декодирование и триггеры для RS-232/422/485/UART, CAN, CAN FD, LIN, SPI и I2C. Расширенные математические функции (+, −, ×, ÷, FFT, интегрирование, дифференцирование) и аппаратная цифровая фильтрация (ФВЧ/ФНЧ, срез 20 МГц до 30 кГц). Быстрая запись в BIN. 31 автоматическое измерение с статистикой (до 10 000 значений). Пользовательские метки каналов.

Ключевые характеристики

• 100 МГц полоса пропускания: 4 аналоговых канала, до 1 GSa/s в реальном времени.
• Глубокая память: До 110 Mpts для длительных захватов.
• Быстрое захватывание форм сигнала: 780 000 wfms/s с 256 уровнями градации интенсивности и отображением цветовой температуры.
• Большой сенсорный дисплей: 10,1" емкостный сенсорный экран, 1280×800, поддержка мультисенсорных жестов.
• Портативность и питание от батареи: Аккумулятор 7.4V/7500mAh с блокировкой питания.
• Полное серийное декодирование: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C (аппаратное).
• Расширенные триггеры: Edge, pulse, logic, N-edge, runt, slope, timeout, video и триггеры последовательных шин.
• Быстрое хранилище: Сохранение форм в BIN.
• Аппаратная цифровая фильтрация: ФВЧ/ФНЧ (срез 20 МГц, до 30 кГц).
• Дистанционное управление и подключение: Wi‑Fi, USB, HDMI; управление через ПК/мобильное приложение.
• Обширные измерения: 31 автоматическое измерение с статистикой (до 10 000 значений).
• Внутренняя память: 32 ГБ.
• ОС Android: Android-ориентированная операционная система.

Технические характеристики

• Модель: TO1004
• Бренд: Micsig
• Аналоговые каналы: 4
• Полоса: 100 MHz
• Глубина памяти: 110 Mpts
• Реальная частота дискретизации: 1 GSa/s
• Время нарастания: ≤3,5 ns
• Скорость захвата форм: 780 000 wfms/s
• Градация интенсивности: 256 уровней + отображение цветовой температуры
• Дисплей: 10,1" емкостный сенсорный, 1280×800
• Аккумулятор: 7.4V / 7500 mAh Li-ion, блокировка питания
• Вес: ~1.9 кг (с аккумулятором)
• Серийное декодирование/триггеры: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C
• Цифровая фильтрация: HP/LP аппаратная (срез 20 MHz, до 30 kHz)
• Хранилище: 32 GB внутренней памяти
• Подключение: Wi‑Fi, USB, HDMI; удаленное управление через ПК/моб. приложение
• Быстрая запись: сохранение форм BIN
• Автоматические измерения: 31 с статистикой (до 10 000 значений)
• Математические функции: +, −, ×, ÷, FFT, интеграция, дифференцирование
• Операционная система: Android-основанная
