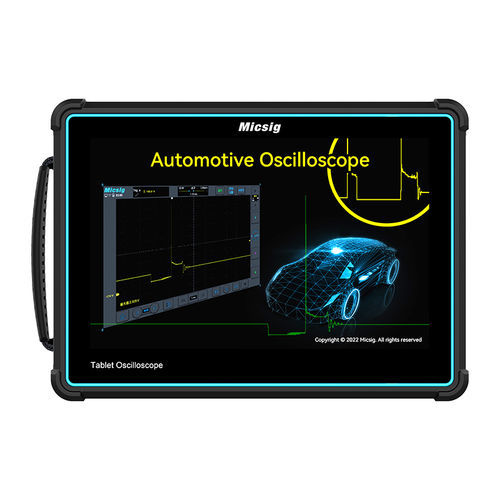

Аналоговый осциллограф ATO1004

аналоговый/цифровойпереносной4 канала

Обзор
ATO1004 — высокопроизводительный осциллограф для автомобильной диагностики, предназначенный для профессионального обслуживания и поиска неисправностей. Это планшетный осциллограф с полосой пропускания 100 МГц и 4 аналоговыми каналами, обеспечивающий до 1 GSa/s реального времени и глубину памяти 110 Mpts для захвата сложных сигналов. Оснащён 10,1-дюймовым ёмкостным сенсорным экраном (1280×800), встроенной батареей 7,4 В / 7500 мА·ч и Android-подобной ОС с 32 ГБ внутренней памяти — удобен для полевых техников и инженеров мастерской.

Ключевые характеристики

• Высокая полоса и многоканальность: 100 МГц и 4 аналоговых канала для одновременного анализа сигналов современных автомобильных систем.
• Быстрая выборка и большая память: До 1 GSa/s и 110 Mpts для длительных и детальных записей.
• Большой сенсорный дисплей: 10,1-дюймовый TFT LCD ёмкостный сенсорный экран (1280 x 800) для наглядного отображения сигналов и удобства управления.
• Длительная работа в полевых условиях: Встроенная литий-ионная батарея 7,4 В, 7500 мА·ч для непрерывной диагностики без сети.
• Профессиональные автомобильные пресеты: Предустановленные профили для цепей зарядки/старта; датчиков (ABS, распределительный вал, MAP и др.); исполнительных механизмов (форсунки, топливный насос и др.); систем зажигания; автомобильных сетей (CAN, LIN, FlexRay).
• Расширенные инструменты анализа: Триггеры и декодирование последовательных шин (UART, CAN, LIN, SPI, I²C), аппаратная фильтрация, 31 автоматическое измерение, FFT и измерения курсором.
• Связь и управление: Wi‑Fi, USB, HDMI-выход и удалённое управление через ПО для ПК или мобильное приложение (Android/iOS) для обмена данными.
• Прочная конструкция и портативность: Компактный корпус (~1,9 кг с батареей) с защитой ABS+TPU и предустановленной ручной лентой для работы в мастерской и на выезде.

Технические характеристики
Модель: ATO1004
Серия: ATO Series
Аналоговые каналы: 4
Полоса пропускания: 100 МГц
Реальная скорость выборки: до 1 GSa/s
Глубина памяти: 110 Mpts
Время нарастания: ≤3,5 нс
Дисплей: 10,1-дюймовый TFT LCD ёмкостный сенсорный экран
Разрешение дисплея: 1280 x 800
Батарея: 7,4 В, 7500 мА·ч Li-ion (встроенная)
Внутренняя память: 32 ГБ
ОС: на базе Android
Вес: приблизительно 1,9 кг (с батареей)
Защита: корпус ABS + TPU; предустановленная ручная лента
Автомобильные пресеты: цепи зарядки/старта; датчики (ABS, распределительный вал, MAP и др.); исполнительные механизмы (форсунки, топливный насос и др.); системы зажигания; автомобильные сети (CAN, LIN, FlexRay)
Анализ и измерения: триггер/декодирование последовательных шин (UART, CAN, LIN, SPI, I²C), аппаратная фильтрация, 31 автоматическое измерение, FFT, курсоры
Связь: Wi‑Fi, USB, HDMI-выход, удалённое управление через ПК/мобильное приложение
