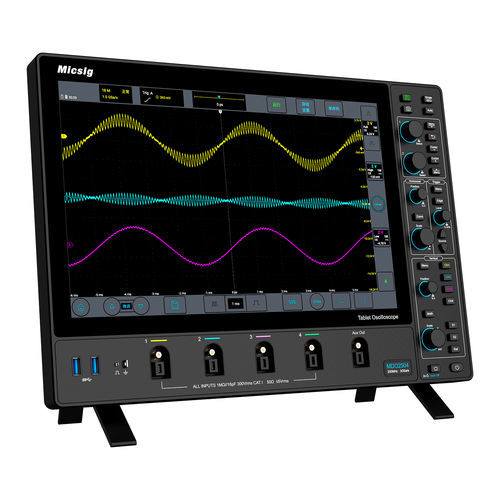

Цифровой осциллограф MDO5004

аналоговыйсо смешанными сигналаминастольный

Обзор продукта
MDO5004 — 4-канальный цифровой запоминающий осциллограф от Micsig с полосой пропускания 500 MHz, глубиной памяти 360 Mpts и скоростью дискретизации в реальном времени 3 GSa/s. Он предназначен для точного захвата и анализа аналоговых и смешанных сигналов, обладает низким уровнем шума (<90 µVrms) и 14-дюймовым антибликовым ёмкостным сенсорным экраном (1920x1200). Поддерживаются удалённое управление с ПК и мобильных устройств, SCPI-команды и 32 GB внутренней памяти. Интерфейс зонда Mic-OPI™ обеспечивает автоматическую компенсацию и согласование ослабления зонда.

Ключевые особенности

• Высокая полоса пропускания и большая глубина памяти: 500 MHz; до 360 Mpts для захвата длинных сложных форм сигналов.
• Отличная целостность сигнала: низкий уровень шума (<90 µVrms) и высокая частота захвата форм волн (230 000 wfms/s).
• Продвинутые режимы оцифровки: сегментированная память для эффективного захвата прерывистых событий (серийные пакеты, импульсы).
• Удобство эксплуатации: 14-дюймовый сенсорный экран высокого разрешения (1920x1200) с интуитивным интерфейсом.
• Умный интерфейс зонда: Mic-OPI™ для автоматической подстройки ослабления и компенсации зонда.
• Широкие возможности подключения и управления: удалённое управление ПК/мобильными, поддержка SCPI и 32 GB внутренней памяти.
• Всеобъемлющий анализ протоколов: встроенное декодирование CAN FD, LIN, SPI, I²C, ARINC-429 и MIL-STD-1553B.
• Компактный форм-фактор: ультратонкий корпус (35,8 мм) с возможностью настенного или поворотного крепления.

Технические характеристики
Аналоговые каналы — 4
Полоса пропускания — 500 MHz
Глубина памяти — 360 Mpts
Скорость дискретизации в реальном времени — 3 GSa/s
Время нарастания — ≤0,7 ns
Частота захвата форм волны — 230 000 wfms/s
Уровень шума — <90 µVrms
Дисплей — 14-дюймовый ёмкостный сенсорный экран, 1920 x 1200
Внутренняя память — 32 GB
Интерфейс зонда — Mic-OPI™ (автоматическая компенсация зонда)

Детали продукта

• Article Number: OS1079
• Manufacturer Code: OSC010006
• Производитель: Micsig
• Модель: MDO5004
• Аналоговые каналы: 4
• Полоса пропускания: 500 MHz
• Глубина памяти: 360 Mpts
• Скорость дискретизации: 3 GSa/s
• Частота захвата: 230 000 wfms/s
• Уровень шума: <90 µVrms
• Дисплей: 14" антибликовый ёмкостный сенсорный экран, 1920 x 1200
• Внутренняя память: 32 GB
• Интерфейс зонда: Mic-OPI™ (автоматическая компенсация)
• Поддерживаемые декодировки шин: CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
• Расширенный анализ: сегментированная память, расширенные математические функции и FFT
• Форм-фактор: ультратонкий (35,8 мм); поддерживает настенный или монтаж на рычаге
