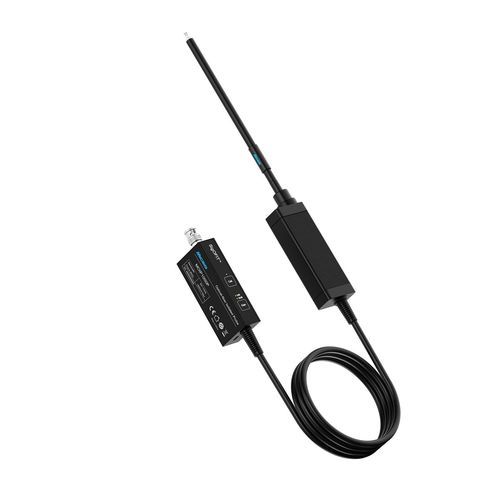

Электрический контрольный зонд MOIP1000P

для высоких частотдля интерфейсакоаксиальный

Обзор продукта
Оптически изолированный пробник MOIP1000P SigOFIT Gen 3 от Micsig — это высокопроизводительная волоконно-оптическая зонд-система, разработанная для сверхбыстрых дифференциальных и плавающих измерений напряжения при тестировании силовых полупроводников и преобразователей. Обеспечивает полосу пропускания 1 ГГц, время нарастания ≤450 ps, ультранизкий уровень шума 0,3 mVrms, точность усиления по постоянному току 1 %, дрейф нуля 0,1 % и допустимое напряжение в режиме общего сигнала 85 kVpk для надежной гальванической развязки в высоковольтных условиях.

Ключевые характеристики

• Полоса 1 ГГц с максимальным временем нарастания 450 ps для захвата быстрых переходных процессов при коммутации.
• Высокий CMRR: 180 dB при постоянном токе и 108 dB на 1 ГГц для подавления помех общего режима на высоких частотах коммутации.
• Допустимое напряжение общего режима 85 kVpk для полной гальванической развязки и безопасных испытаний при высоком напряжении.
• Ультранизкий шум: 0,3 mVrms, точность усиления по DC 1 %, дрейф нуля 0,1 %.
• Сменные аттенюаторы поддерживают дифференциальные сигналы от 0,01 V до 20 kV и переключение усиления 0 dB / 20 dB.
• Минимальная входная емкость (1 pF минимум) с короткими коаксиальными измерительными проводами, оптимизировано для тестирования GaN, SiC и IGBT без значительной нагрузки цепи.
• Компенсация оптической мощности в реальном времени и автоматическая калибровка для непрерывной высокоточной формы сигнала и готовности к измерению после включения.
• Длина оптического кабеля 2 м, питание DC 12 V, универсальный BNC-интерфейс.

Применения

• Разработка и тестирование моторных приводов
• Испытания силовых преобразователей и импульсных источников питания
• Тестирование конструкций инверторов и UPS
• Оценка силовых устройств (GaN/SiC/IGBT)
• Измерение тока через шунт
• Поиск и устранение проблем EMI и ESD

Технические характеристики

• Полоса пропускания: 1 ГГц
• CMRR: 180 dB (DC), 108 dB (1 ГГц)
• Интерфейс: BNC
• Шум (полная полоса): < 0,3 mVrms
• Питание: DC 12 V
• Время нарастания: ≤450 ps
• Входная емкость: 1 pF (минимум)
• Допустимое напряжение общего режима: 85 kVpk
• Диапазон измерений: 0,01 V до 20 kV дифференциально (через сменные аттенюаторы)
• Переключение усиления: 0 dB / 20 dB
• Длина оптического кабеля: 2 m
